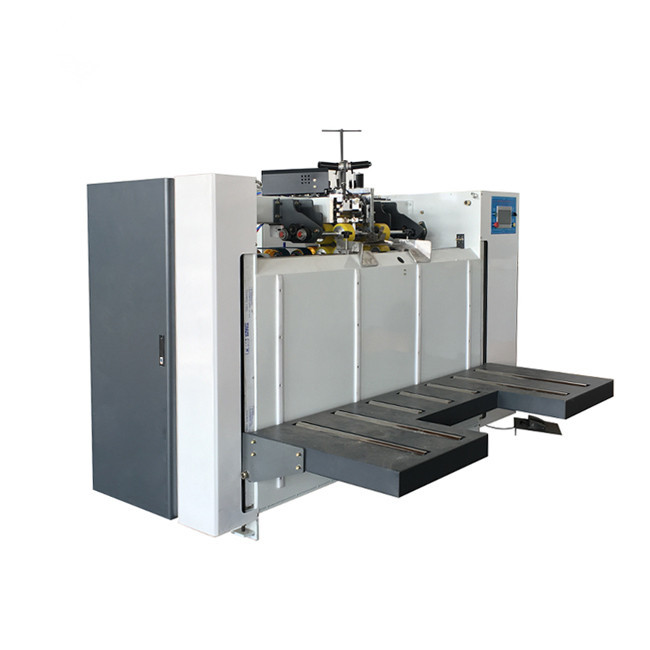

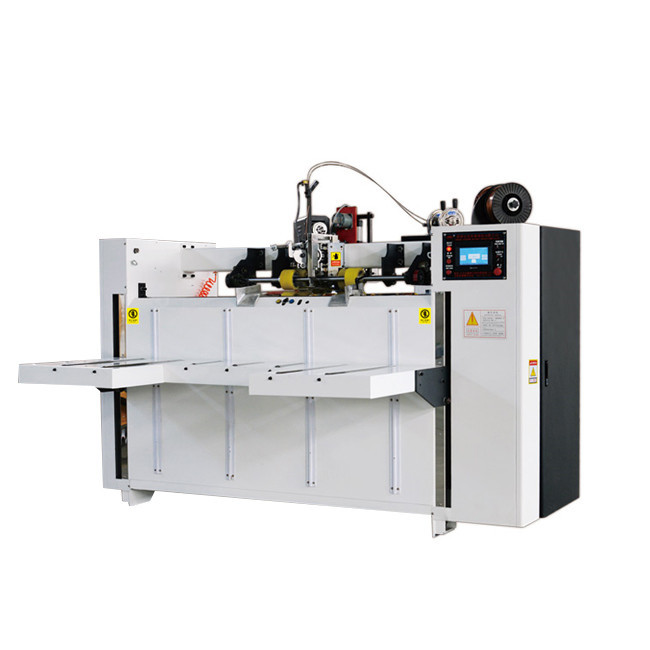

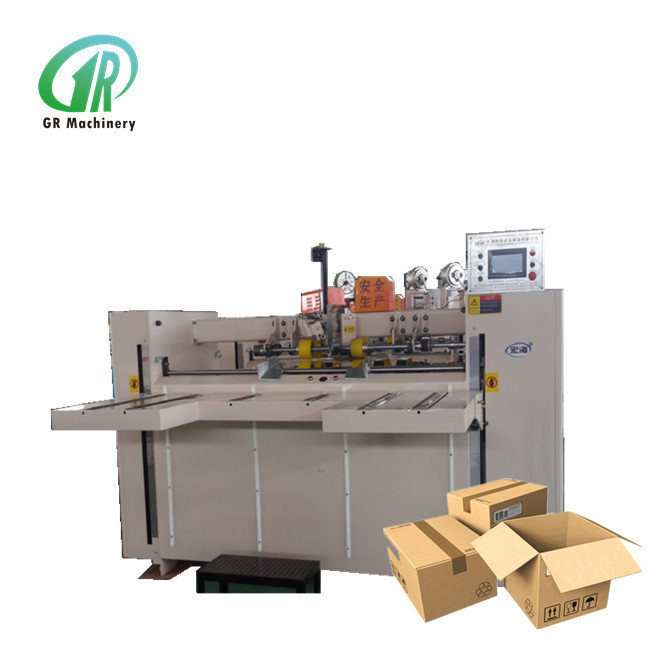

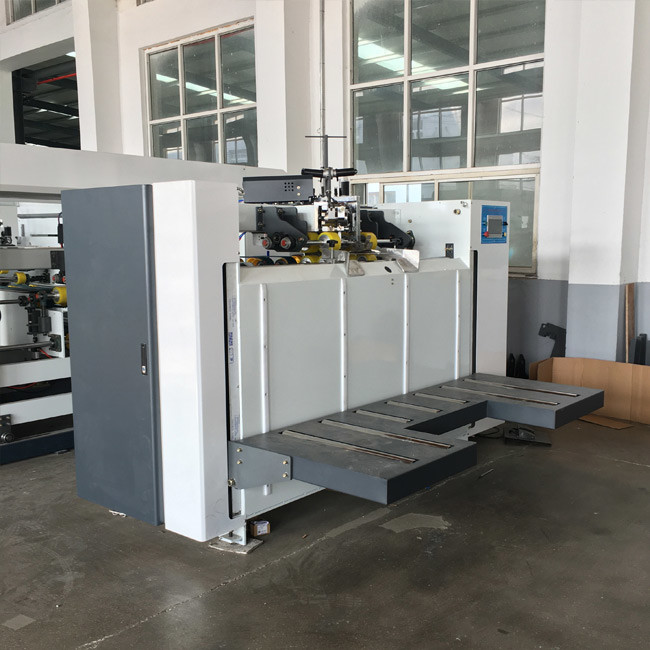

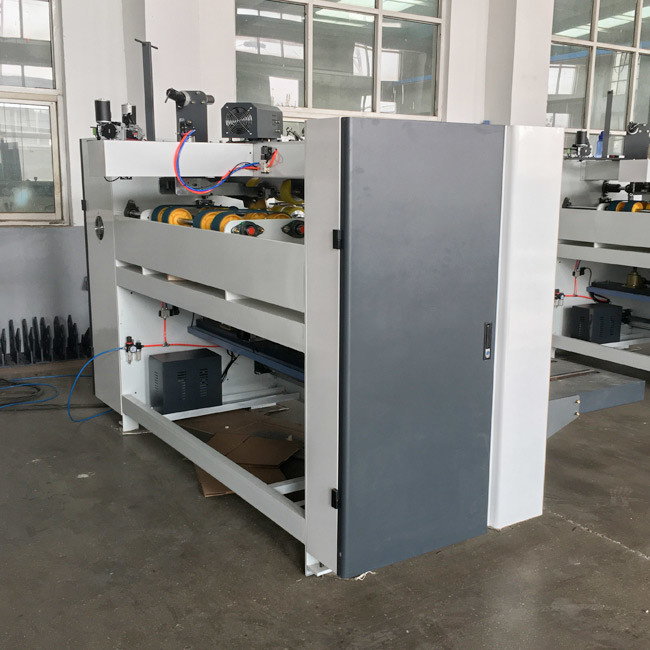

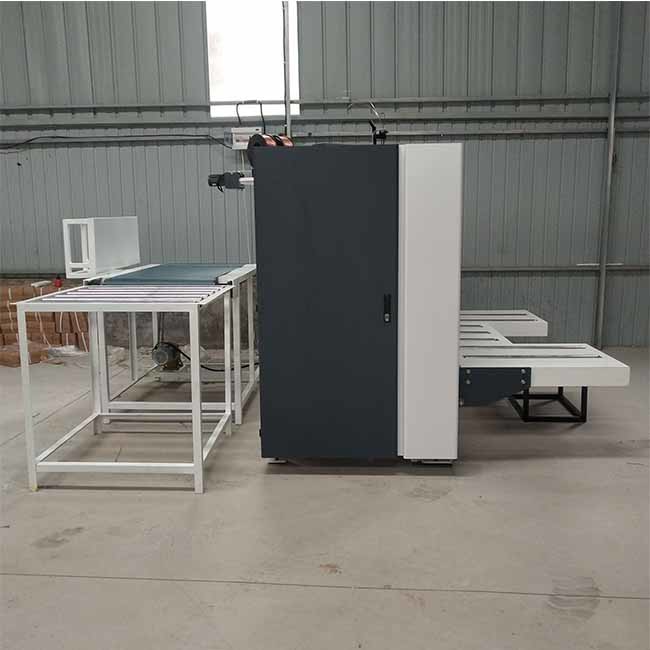

Động cơ thời gian 6KW Lắp ráp máy khâu hộp carton một mảnh

Dễ dàng vận hành Máy khâu dây hộp Karton sóng bán tự động cho hộp carton

Cấu hình và thông số chính của máy

Bộ phận nạp giấy

1. Bàn làm việc sử dụng cách nạp tấm xích, tờ giấy thủ công để thích ứng rộng rãi với các tông và bảng cong vênh chung được áp dụng.
2. Trục trước và sau 35 mm, ba điểm cố định, hoạt động trơn tru.
3. Cơ cấu điều chỉnh độ cứng của xích.
4. Gắn thiết bị ép giấy, làm cho các tông dọc nạp vào trục giấy một cách trơn tru.
5. Cơ chế điều chỉnh in đè là điều chỉnh tấm và vị trí các tông một cách thuận tiện và nhanh chóng.

bộ phận in ấn

1. Đường kính cuộn nạp giấy trên 86 mm, đường kính ngoài của bánh xe nạp giấy 120 mm.
2. Giấy cuộn dưới 155 mm, mạ crom cứng mài mịn, độ dày giấy 14 mm.
3. Khoảng hở con lăn giữa con lăn trên và con lăn dưới thông qua cấu trúc khối trượt và phạm vi điều chỉnh từ 0 đến 10 mm.
4. Con lăn in:
(1) Đường kính ngoài là Ø398mm (đường kính là Ø410mm bao gồm cả tấm)
(2) Mài bề mặt, mạ crom cứng.
(3) Đường tỷ lệ phân định khoảng cách bề mặt 50 mm, phiên bản thuận tiện.
5. Cơ cấu điều chỉnh pha:
(1) Bánh răng hành tinh điện, có thể thực hiện điều chỉnh chu vi con lăn 360 độ, màn hình kỹ thuật số, trực quan và chính xác.
(2) Cơ chế điều chỉnh trục có thể làm cho phiên bản cuộn xung quanh điều chỉnh tổng cộng 100 mm.(5 mm đơn phương)
6. Con lăn ép in
(1) Đường kính ngoài Ø155mm, độ dày thành 14mm
(2) Mài, mạ crom cứng trên bề mặt ống thép.
(3) Điều chỉnh độ hở của con lăn thông qua cấu trúc khối trượt và phạm vi điều chỉnh từ 0 đến 12 mm.
7. Con lăn Anilox kim loại
(1) Đường kính ngoài Ø175mm, độ dày thành 22mm.
(2) Bề mặt ống thép thông qua xử lý đặc biệt sau khi kiểm tra khắc (tùy chọn 180-250line)
(3) Mạng nhất quán, mực in đều, bền.
8. Con lăn cao su
(1) Đường kính ngoài Ø165mm, độ dày thành 22mm.
(2) Cao su chống mài mòn bề mặt ống thép.( Độ dày tường 20 mm )
(3) Độ mài đặc biệt cao, hiệu ứng chuyển mực tốt.
(4) Vòng mực sử dụng bơm màng khí nén, mực ổn định, vận hành và bảo trì đơn giản.
(5) lưới mực lọc tạp chất, để bảo vệ cuộn mạng.


bộ phận xọc

1. Trục dao trên đường kính 156 mm, trục dao dưới đường kính 156 mm, mài bề mặt mạ crom cứng, hiệu chỉnh cân bằng, vận hành êm ái.
2. Điều chỉnh bằng tay giải phóng mặt bằng bánh xe nhấn, dữ liệu điều chỉnh hiển thị quay số.
3. Chiều rộng của dao khía là 7 .0 mm .Vật liệu thép hợp kim, sau khi xử lý nhiệt, dao khía bánh răng mài 4. Dao khía khe hở hộp số sâu để điều chỉnh, quay số, theo phạm vi điều chỉnh 0-11 mm.
5. Cơ cấu điều chỉnh pha khía, cơ cấu bánh răng hành tinh
6. Khe pha điện kỹ thuật số sử dụng bộ điều khiển pha điều chỉnh 360 độ (có thể điều chỉnh chuyển động và dừng tất cả).
7. Chiều cao hộp điều chỉnh đồng bộ thủ công.
8. Con lăn ép đường kính và đường kính 110 mm, ống thép liền mạch thành dày được làm bằng chất lượng cao, mài mịn mạ crom cứng trên bề mặt hiệu chỉnh cân bằng động và máy tính.Đường kính bánh xe ép đường kính ф 176 .

bộ phận cắt bế

1. Đối với con lăn thép chất lượng cao, mạ crom cứng bề mặt và di chuyển hiệu chỉnh cân bằng, tăng độ ổn định và độ tin cậy khi vận hành.
2. Cắt cuộn khuôn và khoảng cách cuộn đệm cao su bằng cách điều chỉnh thủ công.
3. Con lăn cắt bế sử dụng cấu trúc pha hành tinh, độ chính xác cao, khả năng chịu lực lớn, dừng, vận hành có thể điều chỉnh bằng điện.
4. Khi ngừng cho ăn, bộ ly hợp khí nén sẽ được tung ra hai lần, giảm độ mòn của cuộn mềm.
5. Thảm cao su với bộ thảm polyurethane do Tây Ban Nha sản xuất, có thể đạt được tỷ lệ cắt 100%, vết rạch mịn, thứ tự trao đổi của gioăng cao su, hướng dẫn vận hành tải và dỡ gioăng cao su sẽ được áp dụng.
6. Con lăn thảm cao su sử dụng CAM cơ học cho các thiết bị di động, mỗi vị trí không phụ thuộc vào dao, giúp kéo dài tuổi thọ của bộ thảm một cách hiệu quả
7. Con lăn cắt khuôn có thể được điều chỉnh bằng tay khoảng cách trục cộng hoặc trừ 10 mm
8. Đường kính con lăn trên và dưới của khuôn cắt là khác nhau, nhưng hai vận tốc tuyến tính của con lăn là bằng nhau.Có thể điều khiển dao cắt khuôn theo hướng chu vi không phải là công việc lưu thông vô hạn, làm cho cản mòn đều hơn.
9. Thiết bị bù vận tốc tuyến tính, khi đường kính cuộn mềm thay đổi, thiết bị bù tự động tốc độ tuyến tính bù theo dõi tự động, không cần điều chỉnh tốc độ thủ công, đảm bảo kích thước của từng lô cắt bế carton hoàn toàn nhất quán, đồng thời mở rộng đáng kể bộ thảm và tuổi thọ của máy cắt bế.
10. Thiết bị cố định cuộn mềm có thể tự động sửa chữa sau khi vỏ chăn bị hao mòn nhiều lần, sau khi sửa chữa, áo khoác nỉ sẽ sáng và sạch sẽ, giữ được hiệu suất sử dụng như bộ chăn mới.Tăng đáng kể miếng đệm nỉ khi sử dụng nhiều lần.
11. Con lăn cắt bế được trang bị phiên bản miễn phí dưới thiết bị cắt bế, hộp thông thường được giảm bớt chi phí khi thực hiện phiên bản cắt bế, giảm chi phí.


ĐẶC TRƯNG:

1. Thay đổi đơn hàng nhanh chóng trong một phút.

2. Thao tác dễ dàng, không cần thợ có kinh nghiệm.

3. Đinh đơn /, đinh kép // và đinh tăng cường // // // // đều có sẵn, có thể dễ dàng chuyển sang từng chế độ đường may.

4. Bộ đếm trong phần cho ăn có thể đặt số lượng bao bì, dễ dàng đóng gói.

5. Máy thường có thể được áp dụng cho các hộp các tông ba lớp hoặc năm lớp.Đối với các hộp bảy lớp, thiết bị cần được tùy chỉnh

6. Nó có lợi thế về tốc độ cao và hiệu quả cao.

7. Mô hình động cơ Servo kép, bộ điều khiển PLC, vận hành dễ dàng.

* Ổ đĩa servo đôi nhập khẩu chính hãng Anchuan / Mitsubishi của Nhật Bản, độ chính xác chính xác, giảm bộ phận truyền động cơ học, có thể giảm tỷ lệ lỗi cơ học một cách hiệu quả

* Thao tác trên màn hình cảm ứng Weinview Đài Loan, các thông số (khoảng cách đinh, số lượng đinh, loại đinh, mặt sau) thay đổi nhanh chóng, dễ dàng

* Vách ngăn điện phía sau được điều khiển bởi động cơ bước, kích thước chính xác và kích thước thuận tiện và nhanh chóng hơn

* Toàn bộ đầu đinh đều được làm từ linh kiện chính hãng của Đài Loan, đầu máy có tuổi thọ cao hơn

* Có thể đóng đinh đơn, đinh kép, đinh gia cố (hai đầu là đinh kép ở phần giữa), có thể thực hiện một lần, có thể đáp ứng các yêu cầu khác nhau của các khách hàng khác nhau

* Thay đổi kích thước thùng carton và điều chỉnh khoảng cách đinh đóng thùng trong một phút, tiết kiệm thời gian và thao tác dễ dàng

* Vách ngăn hai chiều phía trước và phía sau, có thể đóng đinh bằng hộp bìa, không có thùng bìa

* Bộ phận nạp giấy phía trước tự động đếm và bàn nạp giấy được trang bị cảm biến quang điện tự động tăng lên khi nạp giấy

* Có chức năng đếm tự động ở phần sau.Số lượng thành phẩm có thể được chuẩn bị có thể được gửi đến cuối máy vận chuyển theo số đã đặt (2-99), thuận tiện cho việc đóng gói và bó

* Điều chỉnh điện khe hở bánh xe cao su đệm giấy

* Điều chỉnh đơn hàng của toàn bộ máy, có thể lưu trữ 1000 đơn hàng

* Thiết bị bảo vệ máy biến áp cách ly toàn bộ máy để bảo vệ tốt hơn tuổi thọ của toàn bộ phần cứng máy tính

* Hệ thống cấp dây tự động không có báo động dây, dây dẹt lớn 20kg, tiết kiệm thời gian

Thông qua bao bì chống ẩm và chống sốc phù hợp cho đường dài

giao thông vận tải và các loại điều kiện thời tiết.Một bộ đầy đủ của bảo trì và hoạt động

hướng dẫn sử dụng được bao gồm.
