Dây chuyền sản xuất máy làm giấy carton sóng tự động tốc độ cao 3/5/7 lớp
| Giới thiệu |

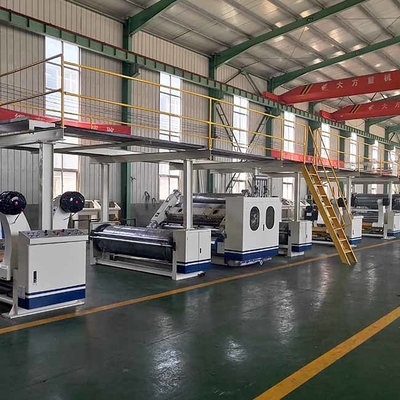

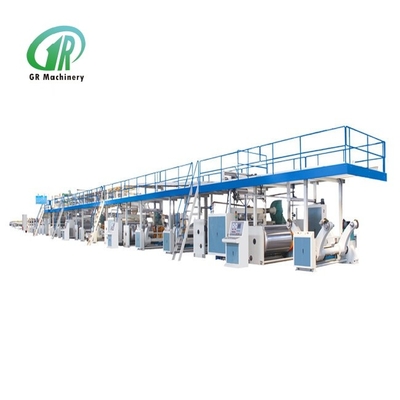

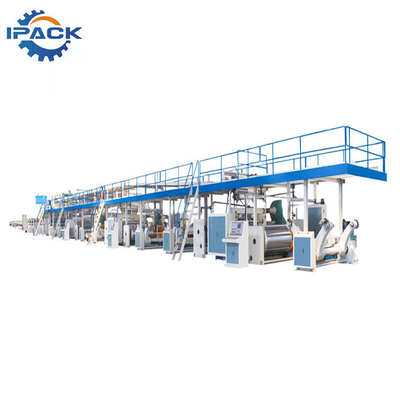

Dây chuyền sản xuất giấy carton sóng là thiết bị chuyên dụng để sản xuất giấy carton sóng. Dây chuyền bao gồm Giá đỡ cuộn giấy, Máy gia nhiệt trước giấy lớp (giấy trung gian), Máy làm sóng đơn, Cầu băng tải, Máy tráng keo, Máy làm sóng đôi, Máy cắt rãnh, Máy cắt, Băng tải và Máy xếp chồng, Hệ thống sưởi, Hệ thống khí nén và Hệ thống làm keo, v.v. Chúng tôi sản xuất dây chuyền sản xuất giấy carton sóng 3, 5, 7 lớp với các cấu hình khác nhau. Dựa trên sự thấu hiểu yêu cầu của khách hàng và các kỹ năng tiên tiến trong và ngoài nước, công ty chúng tôi đã phát triển và thiết kế các dây chuyền sản xuất này với tốc độ 60 ~ 220m/phút, khổ giấy 1600 ~ 2200mm và dây chuyền sản xuất sóng UV A, B, C, E có thể đáp ứng các nhu cầu khác nhau của khách hàng.
| Thông số kỹ thuật |
Dây chuyền sản xuất carton sóng 3 lớp
STT |
DANH SÁCH MÁY |
SỐ LƯỢNG |
1 |
Giá đỡ cuộn giấy thủy lực--Hỗ trợ hai cuộn giấy đường kính 1500mm--Bao gồm ray và xe đẩy để vận chuyển cuộn giấy--Sử dụng phanh đa điểm |
3 BỘ |
2 |
Máy gia nhiệt trước (RG) Ø900mm |
1 BỘ |
3 |
Máy tiền xử lý Ø900mm |
1 BỘ |
4 |
Máy làm sóng đơn không dùng ngón tay (SF-360c)--Con lăn sóng đường kính 360mm, có trống.--Con lăn ép đường kính 365mm. có trống.--Hệ thống truyền động trục khuỷu--Hệ thống điều khiển màn hình cảm ứng và PLC |
1 BỘ |
5 |
Cầu treo đơn--Điều khiển căng giấy bằng chân không--Điều khiển đường đi giấy bằng điện |
1 BỘ |
6 |
Máy gia nhiệt trước kép (RG) Ø900mm |
1 BỘ |
7 |
Máy tráng keo đơn--Con lăn keo được xử lý dập nổi và mạ--Hệ thống truyền động độc lập--Hệ thống điều khiển màn hình cảm ứng và PLC |
1 BỘ |
8 |
Máy làm sóng đôi (SM-E)--Bao gồm 1 bộ dây đai cotton chất lượng cao--Bao gồm giá đỡ trục truyền động--Bao gồm 14 chiếc (14 x 600MM) tấm gia nhiệt--Thiết kế mới và bao gồm 5 thanh ép |
1 BỘ |
9 |
Máy cắt rãnh lưỡi mỏng ZQS--4 bộ dao cắt và 6 bộ bánh xe tạo rãnh--Hệ thống mài dao tự động |
1 BỘ |
10 |
Máy cắt NC (Lưỡi xoắn ốc)--Với hệ thống máy tính servo Đức đầy đủ--Lưu trữ 999 đơn hàng |
1 BỘ |
11 |
Máy giao giấy--Với máy tính tính toán tự động--Chiều dài giao giấy tối đa 3500mm |
1 BỘ |
12 |
Hệ thống ống dẫn hơi nước bên trong |
1 BỘ |
13 |
Hệ thống điện bên trong |
1 BỘ |
14 |
Hệ thống làm keo |
1 BỘ |
| Hình ảnh chi tiết |
|
* Kẹp cuộn giấy, di chuyển trái-phải, nâng-hạ cánh tay và xoay cuộn giấy được vận hành bằng thủy lực. * Hỗ trợ hai cuộn giấy cùng lúc, một cuộn đang hoạt động và một cuộn dự phòng. * Sử dụng "Ly hợp lò xo". * Độ căng giấy được kiểm soát bằng phanh đĩa vận hành bằng khí nén, dễ dàng điều chỉnh độ căng. |
|

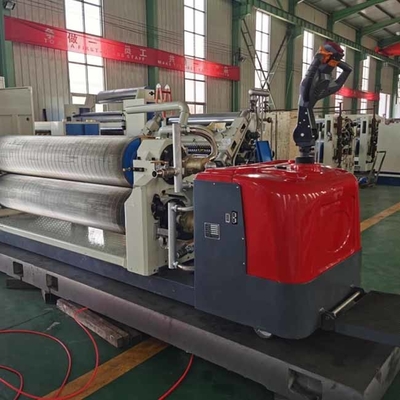

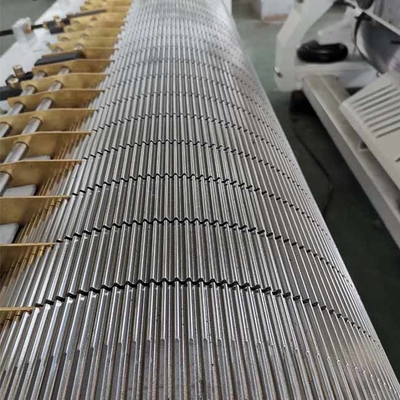

* Con lăn sóng làm bằng thép hợp kim 48CrMo, được xử lý nhiệt để đạt độ cứng HRC58-60, bề mặt được mạ crom. * Con lăn sóng: Đường kính 280mm có trống. * Con lăn ép: Đường kính 320mm. có trống. * Thiết kế không dùng ngón tay với hút chân không cho phép tạo sóng hoàn hảo trong sản xuất tốc độ cao. * Hệ thống truyền động trục khuỷu. Hộp truyền động loại bánh răng ngâm dầu riêng biệt, tách rung động động lực học giúp cải thiện độ ổn định khi chạy, dễ dàng và nhanh chóng để bảo trì * Con lăn keo: bề mặt được dập nổi với thiết kế lưới và mạ crom. * Điều chỉnh con lăn sóng trên, con lăn ép và con lăn keo được điều khiển bằng hệ thống khí nén. * Có con lăn gia nhiệt trước và tiền xử lý. |
|
|

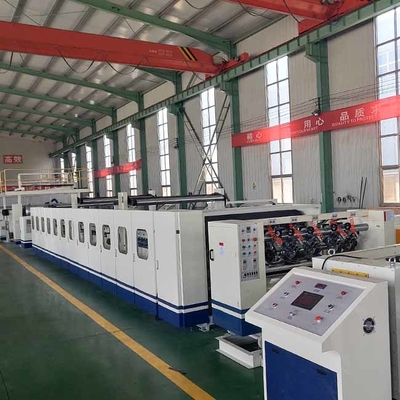

* Tấm gia nhiệt: 1780mm (Dài) × 600mm (Rộng) × 120mm (Cao) × 9 chiếc Làm bằng tấm thép, tấm đánh bóng. * Ống dẫn hơi để gia nhiệt tấm, chia thành 4 khu vực tương ứng. * Nhiệt độ gia nhiệt cho mỗi khu vực có thể được hiển thị. * Để điều chỉnh độ căng của dây đai cotton trên với một bộ thiết bị điều chỉnh bằng khí nén và một bộ thiết bị điều chỉnh bằng tay; Xi lanh khí: đường kính 160mm x hành trình 250mm. * Để điều chỉnh độ căng của dây đai cotton dưới với: một bộ thiết bị điều chỉnh bằng tay. * Để dẫn hướng dây đai cotton trên với: một bộ thiết bị điều chỉnh bằng tay. |
|
- Loại máy này đặc biệt dành cho dây chuyền lắp ráp thay vì máy cắt rãnh cũ. - Đảm bảo chạy đồng bộ với dây chuyền lắp ráp - Để cắt cạnh thùng carton gọn gàng, thẳng, mịn và không bị biến dạng. - Lưỡi dao có thể được mài bằng tay hoặc tự động. - Mỗi lưỡi dao có thể được điều khiển riêng biệt. - Màn hình điều khiển cảm ứng màu, thao tác dễ dàng và giám sát trực quan. - Chống lệch tự động, toàn bộ máy có thể di chuyển sang trái và sang phải, để giảm thiểu sản phẩm lỗi |
|
| Đóng gói và Vận chuyển |
Sử dụng bao bì chống ẩm và chống sốc phù hợp cho vận chuyển đường dài và các điều kiện thời tiết khác nhau. Bao gồm một bộ đầy đủ các hướng dẫn bảo trì và vận hành.
