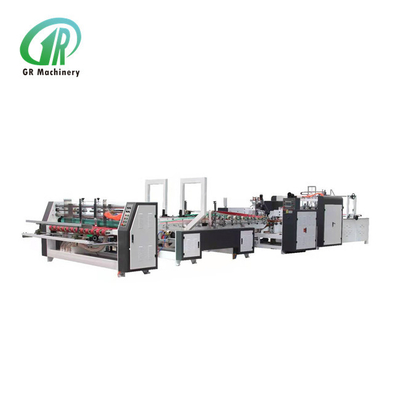

Máy đóng ghim thùng carton sóng tự động tốc độ cao
| Giới thiệu |
◆Máy điều khiển hoàn toàn bằng máy tính, tự động điều chỉnh đơn, dễ vận hành, đơn giản; Có thể lưu trữ 1000 mẫu ghim.
◆Hộp đáy vít không đáy có nắp đậy cũng có thể có (khi đặt hàng);
◆3-5 phút để điều chỉnh kích thước, đơn giản và nhanh chóng;
◆Đầu ghim chạy bằng động cơ servo, tốc độ cơ khí: 800 ghim/phút.
◆Bộ phận giấy sử dụng băng tải trước hút chân không để đảm bảo thùng carton không bị lệch;
Máy có băng tải nạp liệu phía trước, chiều cao băng tải có thể điều chỉnh riêng, tăng tuổi thọ;
◆Bộ phận nạp giấy có thiết bị gấp mép bên để nạp giấy gọn gàng, trơn tru.
◆Máy nạp liệu sử dụng điều khiển động cơ servo, để đảm bảo ghim ổn định và chính xác;
◆Thiết kế máy có chức năng định hình hộp, đảm bảo không có khe hở khi đóng ghim, gọn gàng không bị lệch; Trước và sau máy
đảm bảo khe hở không quá cộng hoặc trừ 2 mm.
◆Trong máy có thể đóng ghim đôi, ghim đơn, ghim gia cố, ghim đôi và ghim đơn hoàn thành cùng lúc;
◆Máy sử dụng màn hình máy tính để vận hành và hiển thị mô tả lỗi;
◆Trong máy có thể đóng ghim thùng carton ba lớp, năm lớp (cần thông báo trước khi đặt hàng) là yêu cầu
cho thùng bảy lớp;
◆Đếm tự động, xếp chồng, xuất số lượng định sẵn trong máy cuối cùng.
◆Bộ phận bó kiện của máy để phù hợp.
◆Máy trong quá trình hoạt động bình thường xuất hiện lệch, sẽ tự động dừng.
Thông số
| Tối đa (A+B)*2 |
|
3000mm |
Chiều dài tối thiểu A
|
250mm
|
Tối thiểu (C+D+C)
|
|
900mm
|
Chiều cao tối đa D
|
1150mm
|
Tối đa (C+D+C)
|
|
1200mm
|
Chiều cao tối thiểu D
|
250mm
|
Tối thiểu (C+D+C)
|
|
350mm
|
Chiều rộng lưỡi ghim E
|
35--40mm
|
Đáy cuộn tối thiểu C
|
|
25mm
|
Chiều dài cơ khí
|
19000mm
|
Đáy cuộn lớn nhất C
|
|
560mm
|
Chiều rộng máy
|
4450mm
|
Chiều rộng tối đa B
|
|
1320mm
|
Số lượng
|
25
|
Chiều rộng tối thiểu B
|
|
200mm
|
Tốc độ (ghim/phút)
|
800
|
Chiều dài tối đa
|
|
1320mm
|
Số lượng
|
1--99
|
Khoảng cách ghim
|
|
30--80
|
Tốc độ đóng ghim
|
120m/phút
|
Tốc độ dán hộp
|
|
200m/phút
|
Công suất (kw)
|
60
|
Tốc độ đầu ghim
|
|
800 ghim/phút
|
Độ dày ván tối thiểu
|
||
|
4mm
|
Độ dày ván tối đa
|
||
|
12mm
|
Thông số dây phẳng
|
||
|
12mm
|
Thông số dây phẳng
|
||
|
17#(2.0*0.75)
|
Độ nghiêng hộp ghim
|
||
|
45
|
Khoảng cách đóng ghim tối thiểu
|
||
|
30mm
|
Công suất động cơ
|
||
|
12kw
|
Cấu hình chính
|
★Vận hành màn hình cảm ứng Weilan, các thông số (khoảng cách ghim, số lượng ghim, loại ghim, vách ngăn sau) thay đổi tiện lợi và nhanh chóng.
★Toàn bộ hệ thống điều khiển sử dụng hệ thống điều khiển PLC Omron Nhật Bản.
★Vách ngăn điện phía sau, được điều khiển bằng động cơ bước, kích thước chính xác, tiện lợi hơn khi thay đổi kích thước.
★Toàn bộ công tắc tơ trong tủ điều khiển sử dụng thương hiệu Mitsubishi.
★Công tắc quang điện và công tắc tiệm cận sử dụng thương hiệu Schneider.
★Khuôn dưới, lưỡi cắt làm bằng thép vonfram Nhật Bản (chống mài mòn).
★Toàn bộ cụm ghim đều làm bằng thép đặc biệt, gia công chính xác bằng máy tiện CNC.
★Có thể đáp ứng các yêu cầu khác nhau của khách hàng.
★Chỉ mất một phút để thay đổi kích thước thùng carton và điều chỉnh khoảng cách đóng ghim của thùng carton, tiết kiệm thời gian đáng kể và vận hành thuận tiện.
★Bộ phận nạp liệu phía trước tự động đếm, bàn nạp liệu được trang bị thiết bị cảm biến quang điện, tự động nâng lên khi nạp liệu.
★Phần sau có chức năng đếm tự động, và các tấm hoàn thiện có thể được gửi đến cuối máy nạp liệu theo chồng theo số lượng đã đặt (1-99), thuận tiện cho việc đóng gói và đóng đai. ★Tốc độ cơ khí: 450 ghim/phút.
★Khoảng cách ghim: có thể điều chỉnh 200-260mm. Điều chỉnh điện khe hở bánh xe cao su ép.
★Chức năng bảo vệ máy biến áp cách ly điện của toàn bộ máy;
★Cấu hình vách ngăn trước và sau, có thể đặt thùng carton và hộp giấy nhỏ, hộp màu.
★Rèn thép khuôn đặc biệt của Nhật Bản cho thân máy dập đầu.
Hình ảnh chi tiết
| Bộ phận nạp liệu |
|
|

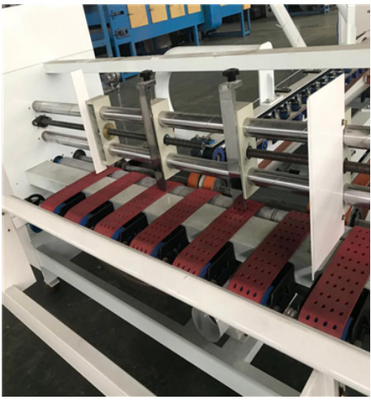

Bộ phận nạp giấy sử dụng băng tải định thời biến tần, hút chân không phía trước, được trang bị thiết bị gấp mép bên, đảm bảo giấy không bị lệch.Bộ phận gấp |

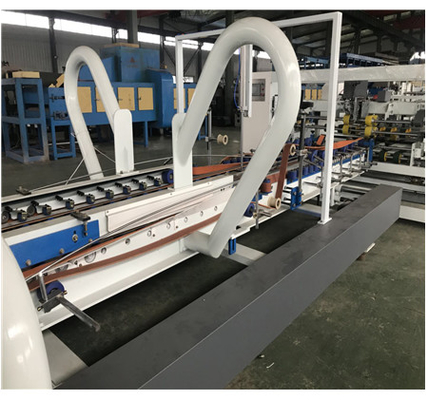

Đặc điểm gấp được trang bị bánh xe tạo nếp, thực hiện tạo nếp lần thứ hai. Điều này làm cho việc gấp thùng carton đẹp hơn. Máy này trước khi đóng ghim hộp ở phần gấp có thiết bị định hình, gấp thùng carton trước khi đóng ghim, đảm bảo không có khe hở.Bộ phận chỉnh sửa: |
|
|

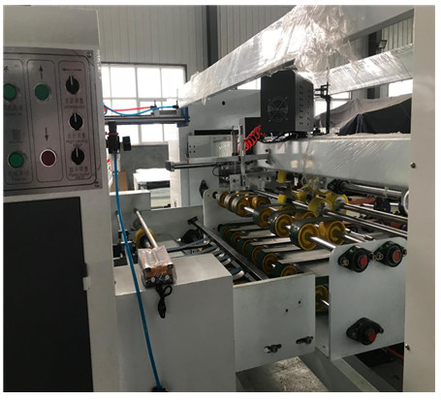

Bộ phận chỉnh sửa sử dụng động cơ servo để chỉnh sửa, sau đó băng tải đồng bộ vận chuyển hộp vào bộ phận đóng ghimbộ phận, đảm bảo không có khe hở.Bộ phận đóng ghim |
Đầu đóng ghim sử dụng vật liệu đặc biệt, bền và khó hỏng, tốc độ lên tới 800/1000 ghim mỗi phút, đặc điểm của máy là đầu sử dụng truyền động trực tiếp bằng động cơ servo, tốc độ ổn định và chính xác.Có thể đóng ghim đơn, ghim đôi, ghim đầu và đuôi, gia cố ghim giữa. Một đường ghim sử dụng 2 cuộn dây 20 kg cấp dây tự động, giảm thời gian thay đổi cuộn dây.Đóng gói và Vận chuyển |
|
| Sử dụng bao bì chống ẩm và chống sốc phù hợp cho vận chuyển đường dài và các điều kiện thời tiết khác nhau. Bao gồm một bộ hướng dẫn bảo trì và vận hành đầy đủ. |
