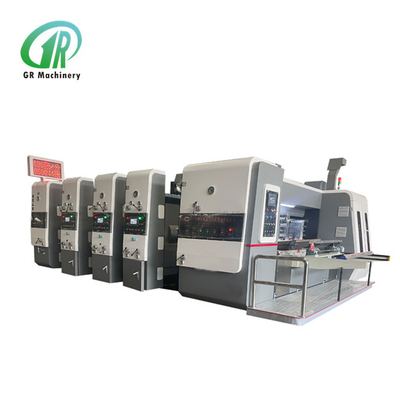

Máy in Flexo sóng 4 màu với khuôn cắt rãnh 250 chiếc / phút

Máy in Flexo thùng carton 4 màu có khuôn cắt rãnh

Mô tả sản phẩm:

Phần trung chuyển:

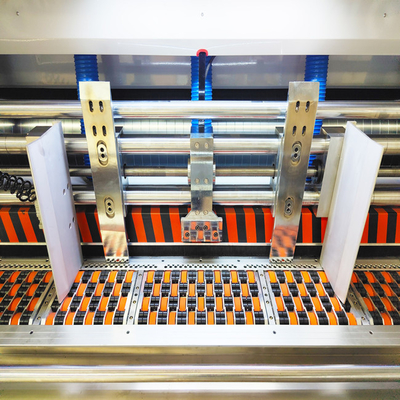

1. Bộ nạp cạnh chì:
1) Hệ thống cấp liệu cạnh chì loại bánh xe bốn hàng, vận hành dễ dàng, độ chính xác cao.
2) Bánh xe cạnh chì sử dụng thương hiệu Maxdura từ Đài Loan, chống mài mòn bền bỉ.
3) Quạt 7,5kw, nạp giấy phụ hút không khí, theo độ uốn của bảng, có thể điều chỉnh lượng không khí để đảm bảo nạp giấy trơn tru. Tần số thay đổi kiểm soát lượng không khí.
4) Vị trí của các vách ngăn bên trái và bên phải được điều chỉnh bằng điện bằng thanh vít, điều chỉnh thuận tiện và nhanh chóng. Vị trí khe hở trên và dưới của vách ngăn phía trước được điều chỉnh riêng bằng tay.
5) Với chức năng bỏ qua cấp liệu, hãy chọn chức năng bỏ qua cấp liệu theo nhu cầu để đảm bảo xử lý bảng kích thước lớn. Nâng và thả giấy sử dụng xi lanh để đẩy hành động nhanh chóng và tiết kiệm công sức.
6) Máy chủ sử dụng điều khiển chuyển đổi tần số để khởi động máy, chạy trơn tru và có thể tiết kiệm 30% năng lượng.
7) Được trang bị công tắc điều khiển khóa liên động được kết nối với bộ phận cắt khuôn, để thực hiện dừng khẩn cấp, ngừng cấp liệu hoặc tiếp tục cấp liệu, chạy tiến và lùi, chạy từng pha của từng bộ phận và vận hành nhân bản hơn.
8) Khung giấy phía sau có thể điều khiển điện chuyển động của vị trí, tăng tốc độ điều chỉnh.
9) Thiết bị loại bỏ bụi: được trang bị chổi chất lượng cao và quạt loại bỏ bụi 4kw, nó có thể loại bỏ tạp chất trên bề mặt in của bìa cứng với số lượng lớn và cải thiện chất lượng in.
10) Điều chỉnh vị trí vách ngăn phía sau bằng tay.
11) Bộ đếm giấy, thiết lập và hiển thị số lượng sản xuất.

2 . Đơn vị tách và kết hợp.
1) Bộ phận điều khiển điện tách và kết hợp với chuông báo động, âm thanh báo động sẽ liên tục vang lên trong suốt hành trình di chuyển để đảm bảo an toàn cho người vận hành.
2) Trục truyền động được trang bị ly hợp an toàn để tránh hư hỏng máy do vận hành sai (khi máy không khóa, máy chủ không thể khởi động vận hành).
3) Thiết bị khóa liên động bằng khí nén.
4) Thiết bị bảo vệ khởi động động cơ chủ.
3. Con lăn nạp giấy
1) Đường kính ngoài là 155mm.
2) Ống thép liền mạch, phủ cao su chống mài mòn và hiệu chỉnh cân bằng.
3) Đường kính của con lăn dập nổi cấp liệu phía dưới là 155mm và mạ crôm.
4) Độ hở của con lăn nạp giấy được điều chỉnh thủ công bằng thân bánh răng sâu tự khóa hai cực và độ hở được điều chỉnh bằng bánh răng lệch tâm, được đánh dấu bằng thang đo.
4. Tự động quay lại thiết bị số 0
1) Bộ nạp, bộ in sẽ tự động được đặt lại về 0.
2) Nhìn chung, thùng carton được trang bị thiết bị zeroing tự động, có thể được điều chỉnh đến đúng vị trí bằng hai miếng bìa cứng in thử nghiệm, để giảm lãng phí bìa cứng.


Đơn vị in ấn:

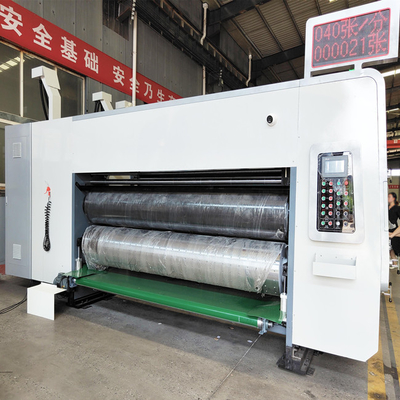

1. Con lăn in
1) Đường kính ngoài 410mm.
2) Chất liệu thép tấm, mài bề mặt, mạ crom cứng.
3) Hiệu chỉnh cân bằng, vận hành trơn tru.
4) Con lăn cố định bánh cóc để lắp đặt tấm in.
5) Áp dụng toàn bộ rãnh tấm định dạng, phù hợp với phiên bản treo 9mm.
6) Nạp và dỡ tấm in, thực hiện các lượt quay dương và âm bằng công tắc chân điện.
7) Điều chỉnh ngang con lăn in bằng tay, phạm vi 2-5mm.
1. Con lăn ép in
1) Đường kính ngoài là 175mm.
2) Mài bề mặt ống thép, mạ crom cứng.
3) Hiệu chỉnh cân bằng, vận hành trơn tru.
4) Khe hở của trục lăn máy in được điều chỉnh thủ công bằng thân bánh răng sâu tự khóa hai cực và khe hở được điều chỉnh bằng bánh răng lệch tâm, được đánh dấu bằng thang đo.
2. Anilox thép (do công ty Haili từ tỉnh Giang Tô sản xuất)
1) Đường kính ngoài 215mm.
2) Bề mặt ống thép áp dụng quy trình mạ crom tiên tiến, cứng, mịn và chống mài mòn.
3) Dấu chấm đều và mực đều.
4) Kéo dài tuổi thọ của tấm in và con lăn cao su.
5) Vòng xoắn tự khóa hai cực được sử dụng để điều chỉnh thủ công khe hở con lăn anilox và ống bọc thép lệch tâm được sử dụng để điều chỉnh khe hở và thang đo được đánh dấu.
3. Con lăn cao su
1) Đường kính ngoài là 205mm. (được thực hiện bởi jizhou chunfeng.)
2) Bề mặt ống thép được phủ cao su chống mài mòn.
3) Con lăn cao su được mài đặc biệt, hiệu quả truyền mực tốt.
4) Thân bánh răng sâu tự khóa hai cực được sử dụng để điều chỉnh khe hở thủ công giữa anilox và con lăn cao su, và bánh răng lệch tâm được sử dụng để điều chỉnh khe hở và thang đo được đánh dấu.
4. Con lăn dẫn giấy trên và dưới
1) Con lăn trên: đường kính ngoài 86mm, ống liền mạch, có bốn bánh xe giấy.
2) Con lăn dưới: đường kính ngoài 155mm, ống thép liền mạch, mài bề mặt, mạ crom cứng.
3) Độ hở của con lăn nạp giấy được điều chỉnh thủ công bằng thân bánh răng sâu tự khóa hai cực và độ hở được điều chỉnh bằng bánh răng lệch tâm, được đánh dấu bằng thang đo.
5. Thiết bị điều chỉnh pha
1) Cấu trúc bánh răng hành tinh.
2) Giai đoạn in thông qua máy vi tính LCD điện kỹ thuật số điều chỉnh 360 độ. (có thể điều chỉnh để vận hành và dừng).
3) Vị trí bên bằng tay, khoảng cách điều chỉnh +/- 5 mm.
4) Con lăn tấm in sử dụng máy vi tính LCD để điều chỉnh pha, có thể đặt lại về 0 và điều chỉnh tấm nhanh chóng với độ chính xác cao.
6. Hệ thống tái chế mực
1) Bơm màng khí nén, cung cấp mực ổn định, vận hành và bảo trì dễ dàng.
2) Màn lọc mực, lọc tạp chất.
7. Thiết bị cố định pha in
1) Cơ cấu phanh khí nén.
2) Khi các bộ phận được tách rời hoặc trong quá trình điều chỉnh pha, cơ cấu phanh sẽ hạn chế chuyển động quay của máy, giữ nguyên điểm cố định của vị trí bánh răng ban đầu.


Bộ phận khía (Điều chỉnh toàn bộ máy tính):
1. Màn hình cảm ứng máy tính được sử dụng
Thông qua PLC và bộ mã hóa quay, có thể thực hiện tự động phát hiện và điều chỉnh. Lệnh lưu trữ có thể được gọi.
2. Điều chỉnh máy tính đầy đủ
Ngoài việc sử dụng màn hình cảm ứng máy tính, điều chỉnh hướng trục và chiều cao hộp của từng ghế cắt thông qua PLC và bộ mã hóa quay. Các nút điều khiển điện cũng có thể được sử dụng để điều chỉnh hướng trục của từng chỗ cắt và chiều cao của hộp.
3. Điều chỉnh pha khía
1) Điều chỉnh pha khía thông qua điều khiển chuyển đổi tần số màn hình cảm ứng PLC và điều chỉnh 360 ° kỹ thuật số điện (có thể điều chỉnh tất cả chuyển động và dừng).
2) Thiết bị cài đặt pha 0 để đảm bảo vị trí khe nhất quán.
4. Phần nhàu trước
1) Đường kính trục gấp trước 110mm, sử dụng ống thép liền mạch chất lượng cao. Mài bề mặt, hiệu chỉnh cân bằng động, mạ crom cứng, xoay êm.
2) Bánh xe gấp trước áp dụng công nghệ tiên tiến để cải thiện bánh xe gấp trước lớn, để bìa giấy không bị vỡ khi gấp nếp.
5. Phần bánh xe nhăn
1) Đường kính của con lăn gấp nếp là 124mm và sử dụng ống thép liền mạch chất lượng cao. Mài bề mặt, hiệu chỉnh cân bằng động, mạ crom cứng, xoay êm.
2) Bánh xe gấp áp dụng công nghệ tiên tiến. Bánh xe phía trên được làm bằng keo nhựa có độ cứng cao và có rãnh ở giữa. Khi vượt ván đồng bộ với bánh xe phía dưới, đường ván không bị lệch khỏi mặt nghiêng.
3) Vị trí trục của bánh xe gấp, bánh xe gấp trước và đĩa cắt rãnh được điều chỉnh tự động đồng bộ thông qua vít bi chính xác.
4) Việc điều chỉnh con lăn thấp hơn của bánh xe gấp, con lăn tạo nếp trước và lưỡi xẻ rãnh, cấu trúc tay áo lệch tâm có thể điều chỉnh được áp dụng để làm cho cấu trúc nhỏ gọn, dễ điều chỉnh và định vị chính xác;
5) Việc điều chỉnh độ hở con lăn thấp hơn của bánh xe gấp, con lăn tạo nếp trước và lưỡi khía được điều chỉnh thủ công bằng thân bánh vít tự khóa hai cực và độ hở được điều chỉnh bằng bánh răng lệch tâm và được đánh dấu bằng thang đo.
6. Ghế lưỡi cắt trước, rạch và khía
1) Đường kính con lăn trên của rãnh là 156mm, ống thép liền mạch, mài hai lần, bề mặt mạ crom cứng, di chuyển trơn tru.
2) Đường kính con lăn dưới của rãnh là 156mm, ống thép liền mạch, mài hai lần, bề mặt mạ crom cứng, di chuyển trơn tru.
3) Gia công chính xác đĩa lưỡi xẻ rãnh phía trên.
4) Điều chỉnh điện vị trí trục đồng bộ của đĩa lưỡi xẻ rãnh trên và dưới, bánh xe gấp, đĩa dao rạch và bánh xe gấp nếp trước.
5) Rãnh lưỡi kép trục đơn, việc điều chỉnh chiều cao hộp thông qua cấu trúc điều khiển điện răng bên trong, do đó dầu bôi trơn không dễ làm nhiễm bẩn thùng carton. Và việc điều chỉnh độ cao của hộp có thiết bị bảo vệ va chạm điện tử, sẽ không làm hỏng máy.
6) Cơ cấu di chuyển ngang của tấm dẫn hướng áp dụng thiết kế kết hợp giữa vít bi chính xác và trục quang tuyến tính, với chuyển động linh hoạt và định vị chính xác.
7. Cơ chế điều chỉnh pha khe
1) Cấu trúc bánh răng hành tinh.
2) Pha khía được điều khiển bằng máy tính và điện kỹ thuật số điều chỉnh 360 ° (có thể điều chỉnh tất cả chuyển động và dừng).
8. Công tắc vận hành & điều khiển
Bảng điều khiển được trang bị màn hình cảm ứng 6 inch giúp dễ dàng điều chỉnh kích thước rãnh.

Bộ phận cắt khuôn:
1. Bánh xe bị nhăn
1) Đường kính con lăn là ống thép liền mạch 110mm, qua hai lần mài, bề mặt mạ crom cứng, di chuyển êm ái.
2) Độ hở của bánh xe gấp được điều chỉnh thủ công bằng thân bánh răng sâu tự khóa hai cực và độ hở được điều chỉnh bằng bánh răng lệch tâm, được đánh dấu bằng thang đo.
1. Con lăn cắt khuôn
1) Đường kính của con lăn cắt khuôn dưới là con lăn cắt khuôn tiêu chuẩn 360mm, được làm bằng thép hợp kim đúc ly tâm với độ mài chính xác cao. Nó được trang bị vật cố định kẹp có rãnh.
2) Đường kính của con lăn thảm cao su là 388,9mm, gia công hoàn thiện bằng thép 45 # chất lượng cao, hiệu chỉnh cân bằng, mạ crôm cứng. Thảm cao su sử dụng ống bọc cao su polyurethane chịu lực Depair của Đức với đường rạch mịn, lắp đặt thuận tiện và hơn 8 triệu lần cắt khuôn. Con lăn thảm cao su sử dụng các thiết bị chuyển động cơ học, mỗi con dao sẽ cắt ở các vị trí khác nhau, kéo dài tuổi thọ của thảm cao su một cách hiệu quả, khoảng cách di chuyển là 30 mm, thiết bị bù tự động tốc độ tuyến tính, làm cho vòng cắt không vô hạn hoạt động theo hướng chu vi, để làm cho độ mòn của thảm cao su đồng đều hơn. khi đường kính cuộn mềm thay đổi, bù theo dõi tự động, không cần điều chỉnh thủ công, đảm bảo rằng kích thước của từng lô thùng carton được cắt khuôn hoàn toàn phù hợp và thiết bị tách con lăn cắt khuôn được trang bị một xi lanh, khi không nạp bìa cứng và chạy không tải, hai cuộn trên và dưới sẽ có thể tách rời, giảm độ mòn của thảm cao su và lưỡi dao. Trong khi đó, tuổi thọ của mô-đun thảm cao su và lưỡi dao được kéo dài hơn rất nhiều.
3) Cơ chế mài tự động con lăn cao su, sửa chữa và đánh bóng thảm cao su bị mòn nhiều lần. Tỷ lệ tái sử dụng thảm cao su đã tăng lên rất nhiều. Đèn báo liên tục nhấp nháy khi cuộn cao su được sửa chữa.
4) Hệ thống làm sạch: trục dập nổi trước và sau được ép vào dây đai thông qua động cơ giảm tốc, giấy thải được loại bỏ hoàn toàn để máy không bị ảnh hưởng bởi sự tích tụ của giấy thải. Hiệu quả công việc được cải thiện rất nhiều.
2. Cơ cấu điều chỉnh pha con lăn cắt khuôn
1) Cấu trúc bánh răng hành tinh.
2) Giai đoạn cắt khuôn sử dụng máy vi tính LCD điều chỉnh 360 độ bằng điện kỹ thuật số. (có thể điều chỉnh để vận hành và dừng).

Thông số công nghệ:

1. Bánh răng truyền động
1) 40Cr rèn thép hợp kim chất lượng cao, thông qua tôi luyện, làm nguội tần số cao, mài răng và các quy trình khác, để cải thiện tuổi thọ của thiết bị.
2) Độ chính xác cấp thứ sáu, vận hành êm ái, độ ồn thấp, độ cứng HRC55-60, tuổi thọ cao và độ mòn nhỏ, có thể đảm bảo độ chính xác của bộ màu in không thay đổi trong thời gian dài.
2. Tấm ốp tường: chất liệu là gang đúc cao cấp HT250 có độ dày thành 60mm. Nó được chế tạo và xử lý bởi một trung tâm xử lý lớn với độ chính xác cao.

Thông số kỹ thuật:

Công ty chúng tôi

 Bao bì sản phẩm

Câu hỏi thường gặp:
Q1: Chế độ bảo hành của máy như thế nào?
A: Thời hạn bảo hành: 12 tháng kể từ ngày vận chuyển máy. Bảo hành sẽ không có hiệu lực nếu máy bị sử dụng sai mục đích hoặc hư hỏng do vô tình hoặc do lỗi của người vận hành. Trong thời gian hợp lệ, chúng tôi sẽ cung cấp phụ tùng thay thế. Nếu bạn có bất kỳ câu hỏi nào khác, vui lòng liên hệ với chúng tôi và chúng tôi sẽ trả lời bạn qua ảnh và video của sản phẩm để làm rõ từng chi tiết.
Câu 2: Còn dịch vụ sau bán hàng thì sao?
Trả lời: 1) TM trực tuyến 24 giờ, cũng liên hệ qua email, skype, wechat, whatsapp, v.v.
2) Để giải quyết vấn đề về video/hình ảnh.
3) Bảo hành một năm cho việc thay đổi phụ tùng.
Câu 3: Việc thanh toán của tôi có an toàn không vì chúng tôi là lần hợp tác đầu tiên?
Trả lời: Chúng tôi có thể thực hiện bảo đảm thương mại, điều này sẽ đảm bảo nhận được sản phẩm của bạn, chúng tôi cũng chấp nhận cách thanh toán an toàn khác theo ý muốn của bạn.
Q4: Số lượng đặt hàng tối thiểu của bạn là bao nhiêu, bạn có thể gửi cho tôi mẫu không?
Trả lời: Số lượng tối thiểu của chúng tôi là 1 bộ, vì sản phẩm của chúng tôi là thiết bị máy móc nên rất khó gửi mẫu cho bạn, nếu bạn có bất kỳ câu hỏi nào về sản phẩm, vui lòng liên hệ với chúng tôi để biết thêm chi tiết, chúng tôi rất vui được cung cấp cho bạn thêm thông tin như thông số kỹ thuật, video, v.v.
