Máy tạo nếp gấp bán tự động 220/380/415V BMY1500

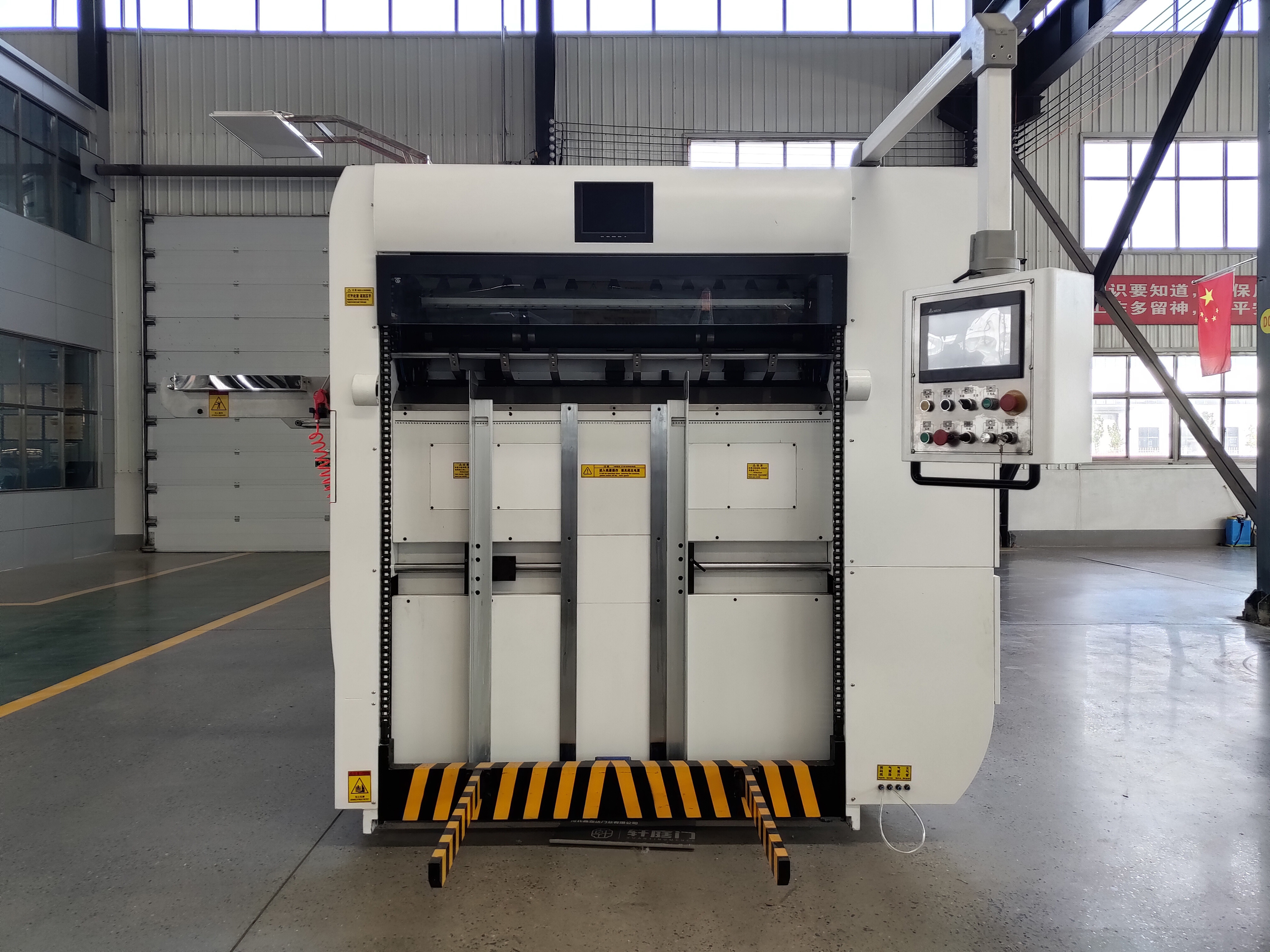

Máy bế và tạo nếp bán tự động BMY1500

Máy tạo nếp gấp bán tự động BMY-1500 là thiết bị chính để tạo nhãn hiệu hộp màu, thùng carton và giấy.

Máy của chúng tôi trang bị răng mở kẹp cường độ cao, hướng dẫn xoay phía trước tổng thể, hướng dẫn đẩy tự động, cấu trúc khoảng cách chính xác cao, tấm khóa khí nén, ly hợp khí nén, bảo vệ quá tải và thu giấy tự động, làm cho khoảng cách nạp giấy ngắn hơn, định vị chính xác cao, cắt bế ổn định, sắp xếp giấy ngăn nắp, cũng có thể thực hiện cắt bế không dùng kẹp.

1. Bộ phận nạp giấy:Giấy mã hóa trước, bệ nạp giấy, băng ghế khí nén.

trước-giấy mã:Nhôm góc trượt xi lanh, vận hành dễ dàng và nhanh chóng.Người vận hành cần đặt giấy đã xử lý vào xe đẩy giấy mã hóa trước và đặt xe đẩy trở lại bệ nạp giấy để tiếp tục công việc tiếp theo khi giấy đặt giới hạn dưới.

Nền tảng nạp giấy:Khoảng cách bước tăng tự động có thể được đặt theo số lượng giấy, thao tác dễ dàng và nhanh chóng.Với đặc điểm khoảng cách cho ăn ngắn hơn và cường độ lao động thấp.

Băng ghế khí nén:Người vận hành đứng trên sàn công tác, điều chỉnh độ cao của máy bằng khí nén theo chiều cao khác nhau của người vận hành, dễ vận hành, tiết kiệm thời gian và công sức.

định vịphần: fthối rữa hướng dẫn, bênhướng dẫn.

Hướng dẫn phía trước:Hướng dẫn xoay phía trước xoay tổng thể có tác động nhỏ đến mép giấy, độ chính xác định vị cao, với bốn bộ công tắc sợi chính xác (nhãn hiệu Riko của Đài Loan) để kiểm tra giấy tại chỗ và tránh lãng phí giấy.

Hướng dẫn bên:Bạn có thể chọn hướng dẫn bên dựa trên các sản phẩm khác nhau, không cần thay thế linh kiện, điều chỉnh dễ dàng và nhanh chóng.

cắt bếphần:bộ kẹp, khung tấm cắt bế, tấm thép cắt bế, kết cấu truyền động, bệ dưới máy chủ, bệ di chuyển và bệ phía trên, cấu trúc gián đoạn, phanh ly hợp khí nén.

Áp lực cắt khuôn có thể điều chỉnh tổng thể và cũng có thể điều chỉnh cạnh của bộ kẹp phía trước một cách riêng biệt, bộ giảm tốc thủ công thuận tiện và tiết kiệm nhân công.

kẹp:Các kẹp được làm bằng độ bền cao của hợp kim nhôm cứng đúc chính xác, có độ cứng tốt, vật liệu nhẹ, quán tính nhỏ, độ bền cao, có thể chuyển giấy chính xác và trơn tru khi chạy tốc độ cao.Dẫn hướng phía trước của bộ kẹp độc đáo, vị trí kép cắt khuôn và đường cong chạy của cam, độ ồn thấp, độ chính xác cao và bền lâu nhất, cạnh của bộ kẹp chỉ 6 mm.

Khung tấm cắt chết:Việc gia cố kép của khung tấm cắt bế thông qua thanh dẫn hướng ổ trục và khóa khí nén, độ an toàn cao, vận hành dễ dàng. Tấm nổi hợp kim nhôm cứng, khung tấm cắt bế với tấm treo, giúp định vị tấm chính xác và chắc chắn, đồng thời có thể tái sử dụng, có thể ngăn chặn hiệu quả tấm khuôn cắt bị bung ra và tách ra.

Thép tấm cắt chết:Thép tấm 70CR được xử lý bằng phương pháp xử lý nhiệt đặc biệt, độ phẳng tốt, độ cứng cao, tuổi thọ cao.Hệ thống phiên bản khói đệm khí được cá nhân hóa làm cho tấm thép đẩy vào và đẩy ra, dễ dàng và tiết kiệm nhân công.
Cơ cấu truyền động:Thiết kế truyền động mới giúp cắt bế chính xác tốc độ cao.Truyền động chính sử dụng bánh răng trục vít và cấu trúc thanh kết nối trục khuỷu được thiết kế chuyên dụng, kết nối ống lót ổ trục sẽ giảm không gian chuyển động, tránh tác động của bánh răng trục vít và trục vít, áp suất cắt khuôn cao, có chức năng chịu áp suất cao.4 góc của bệ di chuyển được trang bị lò xo giảm áp giảm mài mòn cho máy, giúp máy chạy ổn định hơn.
Nền tảng máy chủ dưới cùng, nền tảng di chuyển và nền tảng phía trên:Những thành phần chính này được làm bằng đúc cát nhựa sắt dẻo có độ bền cao, độ bền kéo cao và độ dẻo dai tốt.
Cấu trúc gián đoạn:Sử dụng cấu trúc chỉ mục cam bậc ba song song có độ chính xác cao, đường cong cam được thiết kế đặc biệt, góc ngang lớn, giúp bộ kẹp chạy ổn định hơn.
Phanh ly hợp khí nén:Kiểm soát truyền mô-men xoắn bằng cách điều chỉnh áp suất không khí, tiếng ồn thấp, hiệu suất phanh tốt.Tự động tắt máy khi bảo vệ máy quá tải để tránh tai nạn xảy ra.

4.Bộ phận thu giấy:Thu giấy tự động, định lượng.

Giấy căn lề, giấy căn lềđể đảm bảo việc nạp giấy tự động có trật tự, cấu tạo của máy thu giấy đơn giản, thao tác nhanh chóng.Giấy căn chỉnh mặt sau được điều chỉnh bằng điện, nhanh gấp ba lần so với thao tác thủ công, thao tác đơn giản và thuận tiện. Người vận hành có thể theo dõi giấy căn chỉnh mặt sau ở phía trước máy. Giấy căn chỉnh mặt sau được trang bị công tắc phát hiện kép để theo dõi giấy theo thứ tự.Nó cũng có thể lấy mẫu khi máy đang chạy. Nó sẽ tự động báo động khi bộ thu giấy đạt yêu cầu để nhắc nhở người vận hành thay bệ thu giấy.
Giấy định lượng:Có thể đặt giá trị tùy ý từ 10 đến 9999, nó sẽ tự động tắt khi giấy đạt đến giá trị đã đặt.

5. ekiểm soát giảng đườngphần:motor, PLC và giao diện người máy, hệ thống điều khiển điện tử, tất cả các loại thiết bị bảo vệ an toàn.
động cơ:Với động cơ điều khiển tốc độ vô cấp biến tần Fuji nhập khẩu, làm cho động cơ chính tiết kiệm năng lượng, tiếng ồn thấp.Động cơ giảm tốc nạp và thu giấy chọn động cơ giảm tốc phanh điện từ nhập khẩu của Đài Loan, với hiệu suất an toàn cao, tuổi thọ dài và tiếng ồn vận hành thấp.
PLC và giao diện người-máy:Hiển thị kỹ thuật số tốc độ và trạng thái làm việc của máy, động cơ chính được điều khiển bằng bộ biến tần, điều khiển tốc độ vô cấp giúp máy chạy ổn định hơn.Hệ thống hiển thị giao diện người-máy có thể hiển thị tất cả các loại điều kiện làm việc, vị trí lỗi kịp thời và các giải pháp được đề xuất.
Hệ thống điện điều khiển:Quá trình điều khiển máy vi tính điều khiển tự động và phát hiện thời gian thực từ nạp giấy, truyền giấy, cắt bế, thu giấy.
Tất cả các loại thiết bị bảo vệ an toàn:Còi báo động khi có sự cố xảy ra và tự động tắt máy để đảm bảo an toàn cho con người.

6.Lhệ thống bôi trơn:Fhệ thống bôi trơn bắt buộc vàthời gianhệ thống bôi trơn.

Hệ thống bôi trơn cưỡng bức:Điều chỉnh áp suất dầu và tốc độ dòng chảy thuận tiện, đảm bảo rằng nguồn cung cấp dầu truyền động chính bình thường và không tắt máy khi chạy.
Hệ thống bôi trơn thời gian:Được kết nối với bộ điều khiển lập trình của máy chủ, làm cho chức năng bôi trơn được điều khiển tự động.Xích truyền động được bôi trơn bằng chổi dầu và có tấm chắn dầu để giữ vệ sinh máy móc, bên cạnh đó cal cũng tra dầu định lượng và đúng thời điểm, tránh hỏng máy do thiếu cấp liệu thủ công.Hệ thống bôi trơn thời gian không chỉ làm giảm tiếng ồn của máy mà còn đảm bảo máy chạy ổn định.

1. Sử dụng bao bì chống ẩm và chống sốc phù hợp cho đường dài.

2. Giao thông vận tải và các loại điều kiện thời tiết.Một bộ đầy đủ của bảo trì và hoạt động.

3. Hướng dẫn sử dụng được bao gồm.
