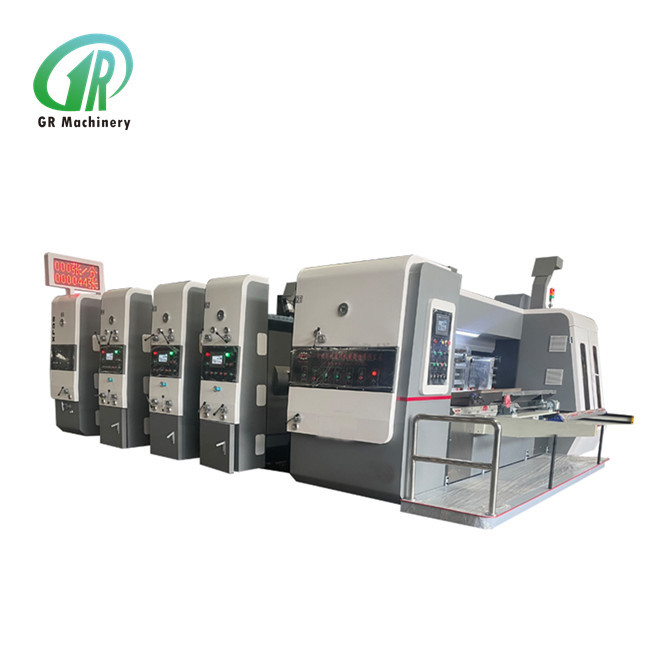

Tự động dẫn Eage Feeder Flexo in Die cắt máy với dao nhọn
Đơn vị in
1Vòng in
1) Độ kính bên ngoài 410mm.
2) Vật liệu tấm thép, mài bề mặt, mạ chrome cứng.
3) Điều chỉnh cân bằng, hoạt động trơn tru.
4) Vòng xoay cố định bánh xe ratchet để lắp đặt tấm in.
5) Các khe cục đĩa toàn dạng, phù hợp với phiên bản treo 9mm được áp dụng.
6) Nạp và dỡ tấm in, làm cho các vòng dương và âm bằng công tắc chân điện.
7) Chế độ điều chỉnh theo hướng tay, phạm vi 2-5mm.
2. Bút cuộn nén
1) Chiều kính bên ngoài là 175mm.
2) Sơn bề mặt ống thép, mạ crôm cứng.
3) Điều chỉnh cân bằng, hoạt động trơn tru.
4) Khoảng cách của con lăn máy in được điều chỉnh bằng tay bằng cơ thể bánh răng giun tự khóa hai cực, và khoảng cách được điều chỉnh bằng bánh răng lập dị, được đánh dấu với quy mô.
3Thép anilox
1) Độ kính bên ngoài 215mm.
2) Bề mặt ống thép sử dụng quá trình mạ crôm tiên tiến, cứng, mịn và chống mòn.
3) Điểm là nhất quán và mực là thậm chí.
4) Mở rộng tuổi thọ của tấm in và cuộn cao su.
5) Volute tự khóa hai cực được áp dụng để điều chỉnh bằng tay khoảng trống cuộn anilox, và tay áo thép lập dị được sử dụng để điều chỉnh khoảng trống, và quy mô được đánh dấu.
4. Vòng cao su
1) Chiều kính bên ngoài là 205mm. (được làm bởi Jizhou Chunfeng).
2) Bề mặt của ống thép được phủ cao su chống mòn.
3) Sơn đặc biệt trong cuộn cao su, hiệu ứng chuyển mực tốt.
4) Cơ thể bánh răng giun tự khóa cột hai được áp dụng để điều chỉnh bằng tay khoảng cách giữa anilox và cuộn cao su, và bánh răng lập dị được sử dụng để điều chỉnh khoảng cách, và quy mô được đánh dấu.
5. Vòng dẫn giấy trên và dưới
1) Vòng xoắn phía trên: đường kính bên ngoài 86mm, ống liền mạch, với bốn bánh giấy.
2) Vòng xoắn dưới: đường kính bên ngoài 155mm, ống thép không may, nghiền bề mặt, mạ crôm cứng.
3) Khoảng cách của các cuộn giấy được điều chỉnh bằng tay bằng cơ thể bánh răng giun tự khóa hai cực, và khoảng cách được điều chỉnh bằng bánh răng lập dị, được đánh dấu bằng quy mô.
6Thiết bị điều chỉnh pha
1) Cấu trúc bánh xe hành tinh.
2) Giai đoạn in áp dụng LCD microcomputer điều chỉnh điện kỹ thuật số 360 độ. (được điều chỉnh cho hoạt động và dừng).
3) Vị trí bên tay, khoảng cách điều chỉnh +/-5mm.
4) Máy cuộn tấm in sử dụng máy vi tính LCD để điều chỉnh pha, có thể đặt lại bằng không và điều chỉnh tấm nhanh chóng với độ chính xác cao.
7Hệ thống tái chế mực
1) Máy bơm phân vùng khí nén, cung cấp mực ổn định, dễ vận hành và bảo trì.
2) Mực lọc màn hình, lọc tạp chất.
8Thiết bị sửa pha in
1) Cơ chế phanh khí.
2) Khi các đơn vị được tách ra hoặc trong quá trình điều chỉnh giai đoạn, cơ chế phanh hạn chế quay của máy, duy trì điểm cố định của vị trí bánh răng ban đầu.
Đơn vị khớp (sự điều chỉnh đầy đủ của máy tính)
1. Màn hình cảm ứng máy tính được áp dụng
Thông qua PLC và bộ mã hóa xoay, phát hiện và điều chỉnh tự động có thể được thực hiện.
2. Điều chỉnh máy tính đầy đủ
Ngoài việc sử dụng màn hình cảm ứng máy tính, điều chỉnh hướng trục và chiều cao hộp của mỗi ghế cắt thông qua PLC và bộ mã hóa quay.Nút điều khiển điện cũng có thể được sử dụng để điều chỉnh hướng trục của mỗi ghế cắt và chiều cao của hộp.
3. Điều chỉnh giai đoạn khe
1) Điều chỉnh giai đoạn khe cắm sử dụng điều khiển chuyển đổi tần số màn hình cảm ứng PLC và điều chỉnh điện kỹ thuật số 360 ° (chuyển động và dừng tất cả đều có thể được điều chỉnh).
2) Thiết bị thiết lập pha không để đảm bảo vị trí khe liên tục.
4. Phân khúc trước tăng
1) Đường kính trục tăng trước 110mm, áp dụng ống thép liền mạch chất lượng cao.
2) bánh xe pre-growing áp dụng công nghệ tiên tiến để cải thiện bánh xe pre-growing lớn, để các tấm giấy sẽ không bị gãy khi nếp nhăn đường.
5. Phân khúc bánh xe cong
1) đường kính của cuộn lăn là 124mm, và đường ống thép liền mạch chất lượng cao được áp dụng.
2) bánh xe nếp nhăn áp dụng công nghệ tiên tiến. bánh xe trên được làm bằng keo nhựa cứng cao và rãnh ở giữa. Khi đi qua bảng đồng bộ với bánh xe dưới,đường bảng không chạy ra khỏi độ nghiêng.
3) Vị trí trục của bánh xe cong, bánh xe cong trước và đĩa cắt khe được tự động điều chỉnh đồng bộ thông qua vít bóng chính xác.
4) Việc điều chỉnh cuộn dưới của bánh xe cong, cuộn trước tăng, và lưỡi liềm, cấu trúc tay áo đặc tính điều chỉnh được áp dụng để làm cho cấu trúc nhỏ gọn,dễ điều chỉnh và định vị chính xác;
5) Việc điều chỉnh khoảng trống cuộn dưới của bánh xe cong, bánh xe cong trước và lưỡi dao được điều chỉnh bằng tay bằng thân xe giun tự khóa hai cực,và khoảng trống được điều chỉnh bằng bánh răng lập dị và được đánh dấu bằng thang đo.
6. Pre-creasing, cắt và slot chỗ ngồi lưỡi dao
1) Các đường kính cuộn trên của slotting là 156mm, ống thép liền mạch, hai lần nghiền, bề mặt cứng mạ crôm, di chuyển trơn tru.
2) đường kính con lăn dưới của slotting là 156mm, ống thép liền mạch, hai lần nghiền, bề mặt mạ crôm cứng, di chuyển trơn tru.
3) Xử lý chính xác đĩa lưỡi dao nhọn phía trên.
4) Điều chỉnh điện của vị trí trục đồng bộ của các đĩa lưỡi dao nhọn trên và dưới, bánh xe cong, đĩa dao cắt và bánh xe trước.
5) Đường đệm một trục - hai lưỡi dao, điều chỉnh chiều cao hộp áp dụng cấu trúc điều khiển điện răng bên trong, do đó dầu bôi trơn không dễ gây ô nhiễm hộp.Và hộp điều chỉnh chiều cao có thiết bị bảo vệ va chạm điện tử, sẽ không làm hỏng máy.
6) Cơ chế băng qua tấm hướng dẫn áp dụng thiết kế kết hợp của vít bóng chính xác và trục quang tuyến tính, với chuyển động linh hoạt và định vị chính xác.
7. Cơ chế điều chỉnh giai đoạn khe
1) Cấu trúc bánh xe hành tinh.
2) Giai đoạn khe cắm được điều khiển bởi máy tính và điện kỹ thuật số 360 ° điều chỉnh (chuyển động và dừng tất cả có thể được điều chỉnh).
8. Khởi động & điều khiển
Bảng điều khiển được trang bị màn hình cảm ứng 6 inch, giúp dễ dàng điều chỉnh kích thước khe.
Đơn vị cắt mat
1. Lốp xoắn
1) đường kính cuộn là 110mm ống thép liền mạch, thông qua hai lần nghiền, bề mặt cứng mạ crôm, di chuyển trơn tru.
2) Khoảng cách của bánh xe cong được điều chỉnh bằng tay bằng cơ thể bánh răng giun tự khóa hai chân và khoảng cách được điều chỉnh bằng bánh răng lập dị, được đánh dấu bằng quy mô.

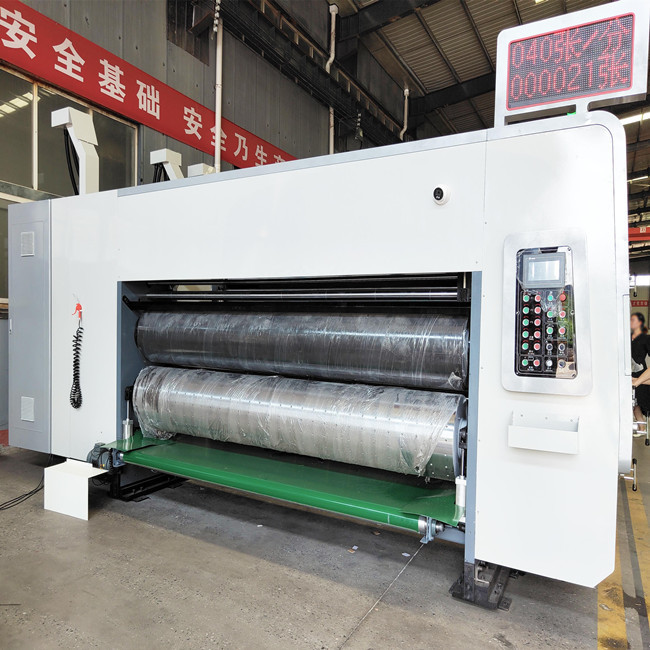

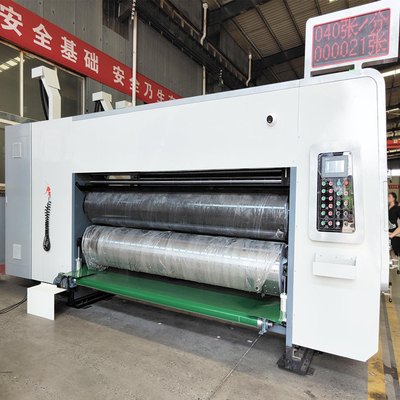

2. Máy cắt cuộn
1) đường kính của con lăn cắt đứt thấp hơn là con lăn cắt đứt tiêu chuẩn 360mm, được làm bằng đúc ly thép ly tâm với mài chính xác cao.Nó được trang bị thiết bị kẹp rãnh.
2) đường kính của cuộn thảm cao su là 388.9mm, chất lượng cao 45 # kết thúc thép gia công, điều chỉnh cân bằng, mạ crôm cứng.Khảm cao su sử dụng thương hiệu Depair từ Đức - tay áo cao su polyurethane chống thấm với vết cắt mịn, cài đặt thuận tiện và hơn 8 triệu lần cắt đứt.hiệu quả kéo dài tuổi thọ của thảm cao su, khoảng cách chuyển động là 30 mm, thiết bị bù tự động tốc độ tuyến tính, làm cho die cắt vòng lặp vô hạn làm việc theo hướng vòng tròn, để làm cho việc mặc của thảm cao su đồng đều hơn.khi đường kính cuộn mềm thay đổi, bù theo dõi tự động, mà không cần điều chỉnh bằng tay, đảm bảo rằng kích thước của mỗi lô hộp die-đã hoàn toàn phù hợp,và thiết bị tách cuộn cắt chết được trang bị một xi lanh, khi không cung cấp giấy và trống, hai cuộn trên và dưới sẽ được tách, giảm sự hao mòn của thảm cao su và lưỡi.tuổi thọ của mô-đun thảm và lưỡi cao su được kéo dài đáng kể.
3) Cơ chế nghiền tự động của cuộn cao su, sửa chữa và đánh bóng thảm cao su mòn nhiều lần.Đèn báo động liên tục nhấp nháy khi cuộn cao su được sửa chữa.
4) Hệ thống làm sạch: trục nhọn phía trước và phía sau được nhấn vào dây đai thông qua động cơ giảm tốc và chất thải giấy được loại bỏ hoàn toàn,để máy sẽ không bị ảnh hưởng bởi sự tích tụ của giấy thảiHiệu quả công việc được cải thiện đáng kể.
3. cấu trúc điều chỉnh giai đoạn của cuộn cắt chết
1) Cấu trúc bánh xe hành tinh.
2) Giai đoạn cắt đứt sử dụng máy vi tính LCD điều chỉnh 360 độ điện kỹ thuật số. (được điều chỉnh cho hoạt động và dừng).
