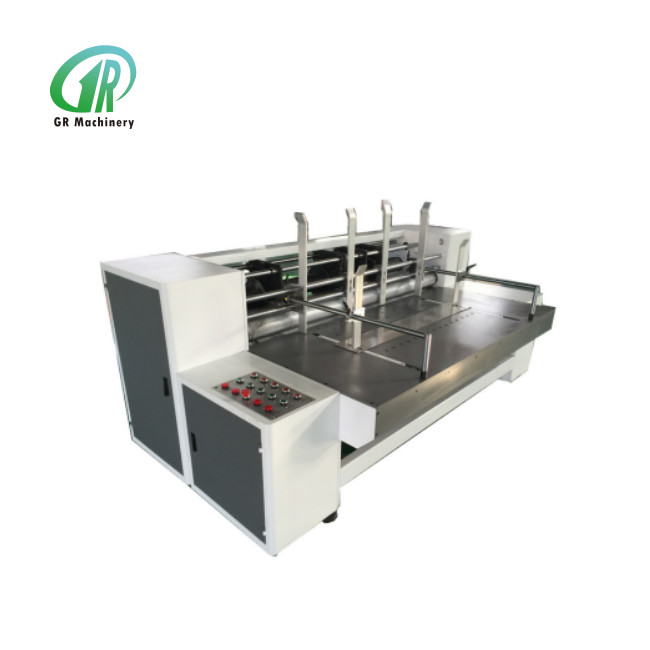

Mô hình 2000 Máy tạo hộp hộp hộp tự động

Máy tạo rãnh hộp carton tự động

TÔI.Giới thiệu

Máy sử dụng hệ thống cấp giấy bìa phụ trợ hấp phụ chân không (có thể điều chỉnh thể tích không khí), với chức năng có thể hoàn thành việc xẻ rãnh, cắt góc, rạch, tạo nếp, v.v. của bìa giấy trong một lần. Độ sâu xẻ rãnh của máy này là vớiđiều chỉnh điện, và được trang bị thang đo. Điều chỉnh pha rãnh là cấu trúc bánh răng hành tinh, áp dụngđiệnmáy tínhgõ 360 độđiều chỉnh, và đĩa dao khía trên và dưới và bánh xe tạo rãnh có thể di chuyển đồng bộ sang trái hoặc phải, (lưu ý: một số công cụ đặc biệt để điều chỉnh chuyển động), dễ sử dụng và bảo trì, nhỏ gọn, chuyên nghiệp khi xem xét thiết bị tạo rãnh thùng carton nhỏ.

II. Đặc điểm cấu trúc và chức năng chính

1. Con lăn nạp giấy sử dụng con lăn có hoa văn, áp suất con lăn nạp thông qua điều chỉnh bánh xe lệch tâm với bánh xe lệch tâm trái và phải, có thể điều chỉnh áp suất đồng bộ.

2. Bộ phận nạp đá phía sau sử dụng cả hai mặt và vách ngăn phía sau để buộc chặt bìa giấy, tránh lỗi khía khiến bìa giấy phía trên bị đặt nhầm chỗ khi đẩy bìa giấy, có thể phù hợp với từng loại bìa có chất lượng khác nhau và gửi giấy ổn định và chính xác.

3. Đĩa dao xẻ rãnh được gia công hoàn toàn bằng thép, dao xẻ rãnh sử dụng dao hình bán nguyệt hình vòng cung răng cưa để xẻ rãnh và loại bỏ chất thải, bìa giấy đi vào con lăn rạch sau khi xẻ rãnh, dao rạch cắt cả hai mặt của bìa giấy một cách gọn gàng. (Lưu ý: Bánh ép và dao rạch được lắp trên cùng một con lăn, thuận tiện điều chỉnh)

4. Giấy bìa được gửi ra ngoài bằng sáu trục truyền động sau khi xẻ rãnh, cắt góc, tạo nếp và rạch. Công suất máy này được trang bị bộ điều khiển tốc độ tần số (tốc độ có thể điều chỉnh tự do), sử dụng bộ biến tần JTE.

5. Máy này sử dụng điều chỉnh pha bánh răng hành tinh điện để điều chỉnh kích thước bìa giấy, có thể điều chỉnh mà không dừng lại.

III. Cấu trúc máy

1 -- vách ngăn tiếp liệu bên 2 -- vách ngăn tiếp liệu phía sau 3 -- vách ngăn tiếp liệu phía trước

(Hình A)

4 --- đĩa dao khía 5 --- đĩa cắt góc 6 --- thiết bị ép giấy

7 --- bảng nút phía trước 8 --- bảng nút phía sau

(Hình ảnhB)

IV.Vận hành máy

1. Chọn loại bìa sóng mà bạn muốn gia công, điều chỉnh vách ngăn cấp giấy bên (1 trong Hình A). Phương pháp điều chỉnh: nới lỏng các vít theo vòng tròn của hình bên dưới, di chuyển hai vách ngăn cấp liệu bên (1 trong Hình A) sang phải hoặc sang trái, điều chỉnh khoảng cách giữa hai vách ngăn bên theo chiều dài của bìa giấy, sau khi điều chỉnh xong, siết chặt vít và cố định các vách ngăn.

2. Điều chỉnh vách ngăn nạp giấy phía sau (2 trong Hình A), phương pháp điều chỉnh: nới lỏng các vít theo vòng tròn của hình bên dưới, di chuyển hai vách ngăn nạp giấy phía sau (2 trong Hình A) về phía trước hoặc phía sau, điều chỉnh các vị trí phù hợp theo chiều rộng của bìa giấy, sau khi điều chỉnh xong, siết chặt vít và cố định các vách ngăn.

3. Điều chỉnh khe hở nạp giấy theo độ dày của bìa giấy: nới lỏng các vít theo vòng tròn của hình bên dưới, di chuyển các vách ngăn nạp giấy phía trước (3 trong Hình A) lên xuống, tạo khoảng cách giữa đáy vách ngăn và bàn nạp giấy là 1,5 lần độ dày của bìa giấy. (khi nạp giấy bìa, có thể làm cho tờ giấy phía dưới đi qua và dừng tờ giấy thứ hai cuối cùng)

4. Theo độ dày của bìa giấy, để điều chỉnh độ hở của con lăn nạp, bánh xe tạo nếp và đĩa dao xẻ rãnh, để nạp, tạo nếp và tạo rãnh cho bìa giấy một cách trơn tru. Phương pháp điều chỉnh: mở cổng an toàn ở bên trái máy, có ba bộ điều chỉnh sâu tuabin, bộ trên cùng là điều chỉnh khe hở giữa các cuộn cấp liệu, bộ giữa là điều chỉnh khe hở giữa các bánh xe có nếp gấp, bộ dưới cùng là điều chỉnh khe hở giữa các đĩa dao xẻ rãnh.

5. Kết nối đường dây điện, làm cho máy được sạc điện.

6. Khởi động máy ở bảng nút phía trước (7 trong Hình B), như hình bên dưới, trong hình 1, máy tắt nguồn (lúc này, nhấn nút “dừng khẩn cấp”), thả lỏng “dừng khẩn cấp”, sau đó đèn “đèn báo nguồn” sáng, nhấn “bật máy tính lớn”, để khởi động máy, đèn “đèn báo máy tính lớn” sáng, như hình 2.

(hình 1)

(hình 2)

FBảng nút quay

1. Đặt bìa giấy lên bàn nạp giấy đã được điều chỉnh, điều chỉnh ba đĩa dao khía và một đĩa dao cắt góc theo đúng vị trí xẻ rãnh và cắt góc của bìa giấy. Cách điều chỉnh như sau: ở bảng nút quay lại (8 ở Hình B), lắc 2 nút “chạy dương” và “chạy âm” theo hình tròn ở hình 3, xoay đĩa dao và tạo lỗ vít ra ngoài, như hình 4, nới lỏng các vít bằng cờ lê, sau đó như hình 5, xoay cờ lê làm cho đĩa dao di chuyển sang phải hoặc sang trái đến vị trí xẻ rãnh hoặc cắt góc phù hợp, khi di chuyển, đĩa dao trên và dưới và bánh xe gấp tương ứng sẽ di chuyển một cách đồng bộ. Việc điều chỉnh 3 đĩa dao còn lại cũng tương tự.

(hình 3)

(hình 4)

(hình 5)

2. Điều chỉnh chiều cao hộp: theo chiều cao hộp sẽ được sản xuất, ở bảng nút phía sau (8 trong Hình B), sử dụng hai nút “chiều cao hộp +” và “chiều cao hộp -” (phần hình tròn trong hình bên dưới) để điều chỉnh khoảng cách giữa dao và dao trong đĩa dao, cũng có nghĩa là chiều cao hộp. Có thang chia độ trong mỗi đĩa dao, dễ dàng điều chỉnh chính xác.

3. Ở bảng nút phía trước (7 trong Hình B), như Hình 6 bên dưới, nhấn đèn “bật quạt gió”, “đèn báo quạt gió” để khởi động quạt, xoay núm “tốc độ máy tính lớn”, làm cho tốc độ nhanh hơn từ 0. Thử nạp 1 miếng bìa theo vị trí xẻ rãnh, cắt góc thật để điều chỉnh pha. Phần điều chỉnh pha ở bảng nút quay lại (8 trong Hình B), sử dụng hai nút “pha tông +” và “pha tông -” được khoanh tròn trong Hình 8 để điều chỉnh.

(hình 6)

(hình 7)

(hình 8)

4. Sau khi điều chỉnh xong, có thể di chuyển từng thiết bị ép giấy (6 trong Hình B) giữa hai đĩa dao, như hình bên dưới, sau đó bắt đầu sản xuất khối lượng hộp carton.

Phần điều chỉnh tùy chọn khi nạp bìa có chiều dài lớn hoặc chiều rộng lớn:

1. Khi chiều dài của bìa giấy lớn, có thể di chuyển vách ngăn nạp phía trước (3 trong Hình A) sang phải hoặc sang trái. Phương pháp điều chỉnh: nới lỏng các vít theo vòng tròn của hình bên dưới, di chuyển hai vách ngăn nạp phía trước (3 trong Hình A), điều chỉnh các vách ngăn nạp phía trước đến các vị trí phù hợp theo chiều dài của bìa, sau khi điều chỉnh xong, siết chặt vít và cố định các vách ngăn.

2. Khi chiều rộng của bìa giấy lớn, cần điều chỉnh phạm vi hút của bàn nạp: trước tiên đặt một mảnh bìa lên bàn nạp và đặt máy ở điều kiện tốc độ thấp, kiểm tra phạm vi đi lại của tấm đẩy (phần hình chữ nhật trong hình bên dưới). Đảm bảo rằng tấm đẩy không chạm vào bìa giấy khi tấm đẩy di chuyển mép ngoài cùng của máy, sau đó nó có thể đẩy bìa giấy và làm cho bìa giấy tiến về phía trước. Nếu cần điều chỉnh vị trí của tấm đẩy, hãy nới lỏng các ốc vít được khoanh tròn trong hình bên dưới, tìm lỗ vít phù hợp ở vị trí nghiêng hơn, cố định tấm đẩy.

V. Phương pháp thay thế & bộ phận dễ mòn

1. Thay thế dao khía, dao cắt góc:

Như trong hình bên dưới, nới lỏng vít của bộ phận cần thay thế, sau đó có thể tháo dao xuống, lắp dao mới và cố định vít. Nếu vít ở bên trong, có thể bấm “chạy dương” hoặc “chạy âm” ở bảng nút phía sau (8 trong Hình B), xoay vít ra ngoài, thuận tiện khi tháo xuống.

2. Thay thế dải nhặt rác: hiển thị trong hình bên dưới, nới lỏng vít trong lỗ bằng cờ lê, sau đó có thể rút dải thép ra.

VI. Bảo trì máy

1. Thường xuyên kiểm tra vòng bi của máy và vệ sinh định kỳ nửa năm một lần đến một năm. Các bộ phận kết nối khác, cần bổ sung dầu động cơ nửa năm một lần.

2. Trước khi khởi động máy, hãy kiểm tra xem bên trong có tạp chất hay không, nếu có một số bộ phận bị mòn hoặc hỏng, sau khi kiểm tra và không có bất thường thì khởi động máy. Máy nên giữ sạch sẽ và gọn gàng trong thời gian dài.

VII. Bảo hành máy & Dịch vụ sau bán hàng

1. Máy này được bảo hành một năm cho toàn bộ cấu trúc, không bao gồm dao, con lăn cao su, v.v. Trong thời gian bảo hành, ngoại trừ các bộ phận dễ mài mòn và hư hỏng do vận hành sai, nếu có vấn đề với các bộ phận điện, bánh răng, ổ trục, v.v., chúng tôi sẽ cung cấp miễn phí các bộ phận thay thế.

2. Ngoài thời gian bảo hành, nếu có bộ phận nào bị hư hỏng, hỏng hóc, chúng tôi sẽ được trả tiền để cung cấp bộ phận thay thế.

3. Đối với tất cả các vấn đề về vận hành, bảo trì, v.v. trong sản xuất, công ty chúng tôi sẽ cung cấp giải pháp kỹ thuật và trợ giúp miễn phí cho khách hàng.
