NC cắt dao xoắn ốc cho dây chuyền sản xuất bìa lốp

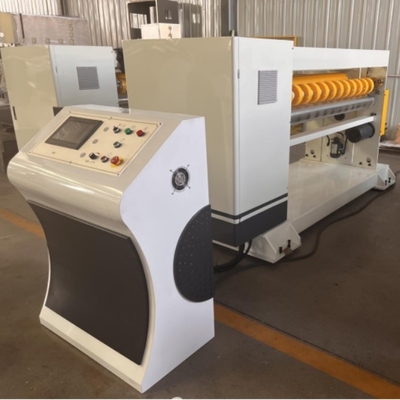

NC-100 NC cắt dao xoắn ốc

Đặc điểm cấu trúc:

• Nó có thể lưu trữ 200 đơn vị đơn đặt hàng, thay thế các thông số kỹ thuật cắt nhanh chóng và chính xác, thay đổi đơn đặt hàng mà không ngừng, Và cho phép các máy tính mạng để tạo điều kiện quản lý sản xuất.
• Các bánh xe lái trục dao là chính xác đúc thép cứng cảm ứng, truyền không phản ứng, kết nối không chìa khóa tiên tiến, độ chính xác truyền cao.
• Máy cắt áp dụng hình dạng xoắn ốc của dao dao thép phía trước, dao cào, dao kéo, lực cắt, tuổi thọ dài của dao
• Xung quanh cuộn thức ăn được sử dụng mặt trời bánh xe platen cách, giao hàng trơn tru, áp lực đồng đều, dễ dàng để nghiền nát bảng đĩa hoặc gây tắc nghẽn
• Mô hình này là lưu trữ năng lượng phanh (không phanh động), do đó, mức tiêu thụ năng lượng trong quá trình sản xuất, mức tiêu thụ điện trung bình là 1/3 của một máy cắt NC thông thường,tiết kiệm hơn 70% năng lượng để đạt được mục tiêu tiết kiệm tiền..
• Chế độ điều chỉnh chính xác không có răng để đảm bảo sự tham gia chính xác của lưỡi dao, cân bằng chạy.
• Sử dụng một máy bơm dầu độc lập và bộ lọc với hai phân phối đồng trong mỗi vị trí bánh răng dầu, bôi trơn và làm mát
• Vòng dao: vật liệu thép rèn chất lượng tốt, cân bằng, với độ ổn định tốt.

Các thông số kỹ thuật:

• Độ rộng hiệu quả:2200mm
• Hướng hoạt động: trái hoặc phải (được xác định theo nhà máy của khách hàng)
• Tốc độ máy cao nhất: 100m/min
• Cấu hình cơ học: Máy cắt chéo xoắn ốc được điều khiển bằng máy tính
• Chiều dài cắt tối thiểu: 500mm
• Chiều dài cắt tối đa:9999mm
• Độ chính xác cắt giấy: đồng bộ ± 1mm, không đồng bộ ± 2mm
• Kích thước thiết bị:L_mx4.2*W_mx1.2*H_mx1.4
• Trọng lượng đơn:MAX3500Kg

Các thông số đường kính cuộn:

• Chữ thập trên trục dao khoảng cách trung tâm: ¢ 216mm
• Trước đường kính cuộn vận chuyển dưới ¢ 156mm
• Sau đường kính cuộn vận chuyển dưới: ¢ 156mm
• Chiều kính phía trước của cuộn tấm: ¢70mm
• Chiều kính phía trước của cuộn tấm: ¢70mm

Lưu ý: Sau khi tất cả đã được nghiền cuộn, cứng chrome bọc tại (trừ dưới trục dao) xử lý

Động cơ điện và các thông số điện:

• Công suất động cơ chính:18.5KW Full AC đồng bộ servo
• Trước và sau khi cung cấp động cơ: 3KW ((Control tần số)
• Công suất động cơ bơm dầu bôi trơn:0.25KW

Chủ yếu mua các bộ phận, nguyên liệu thô và nguồn gốc:
