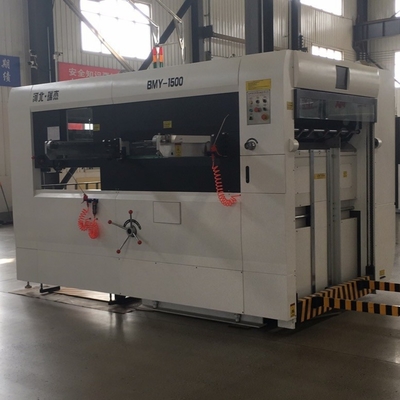

BMY-1500 Máy cắt và tạo nếp nhăn bán tự động

BMY-1500 bán tự động Chết điCắtvà CreasingMáy

I. Giới thiệu về máy:

Máy cắt và tạo hình đốm bán tự động BMY-1500 là thiết bị chính để sản xuất hộp màu, thùng carton và giấy thương hiệu.

Máy của chúng tôi trang bị với các răng cắm cường độ cao mở răng, hướng dẫn swing toàn bộ phía trước, hướng dẫn đẩy tự động, cấu trúc khoảng cách chính xác cao, tấm khóa khí nén, ly hợp khí nén,Bảo vệ quá tải và thu thập giấy tự động, làm cho khoảng cách cho ăn giấy ngắn hơn, vị trí chính xác cao, cắt chết ổn định, giấy thu thập trật tự, cũng có thể làm cắt chết không cầm.

Tôi...Tôi...Các thành phần và đặc điểm:

1.Bộ phận cho giấy: giấy precode, nền tảng cho giấy, băng ghế khí nén.

Pre-giấy mã:Đơn giản và nhanh chóng để vận hành. người vận hành cần phải đặt giấy chế biến vào xe giấy pre-code,và đặt xe đẩy trở lại nền tảng cho ăn giấy để tiếp tục làm việc tiếp theo khi giấy thiết lập giới hạn dưới.

Nền thức ăn giấy:Tự động tăng bước khoảng cách có thể được thiết lập theo số lượng giấy, hoạt động là dễ dàng và nhanh chóng.

Thang khí:Người vận hành đứng trên nền tảng làm việc, điều chỉnh cao của máy theo chiều cao khác nhau của người vận hành, dễ vận hành, tiết kiệm thời gian và nỗ lực.

2- Đặt vị trí.phần: cácront hướng dẫn, bênhướng dẫn.

Hướng dẫn phía trước:Toàn bộ swing phía trước swinging hướng dẫn bên có một tác động nhỏ trên cạnh giấy, độ chính xác định vị cao,với bốn bộ công tắc sợi chính xác (thương hiệu Taiwan Riko) để kiểm tra giấy ở chỗ và tránh lãng phí giấy.

Hướng dẫn bên:Bạn có thể chọn hướng dẫn bên dựa trên các sản phẩm khác nhau, không cần phải thay thế các thành phần, dễ dàng và nhanh chóng để điều chỉnh.

• Tải đứtphần: cầm tays, cắt đứttấmkhung, thép cắt chếtđĩa, cấu trúc truyền tải, đáy máy chủsàn, nền tảng di chuyển vàtrênnền tảng, cấu trúc gián đoạn, phanh ly hợp khí.

Áp suất cắt chết có thể điều chỉnh tổng thể và cũng có thể điều chỉnh cạnh kẹp phía trước riêng biệt, máy giảm bằng tay là thuận tiện và tiết kiệm lao động.

Máy cầm:Các tay cầm được làm từ sức mạnh cao của hợp kim nhôm cứng đúc chính xác, với độ cứng tốt, vật liệu nhẹ, quán tính nhỏ, sức mạnh cao,có thể chính xác và trơn tru chuyển giấy trong tốc độ cao chạy. Chỉ dẫn trước cầm tay độc đáo, cắt chết vị trí kép và chạy đường cong của cam, tiếng ồn thấp, độ chính xác cao và lâu bền cuối cùng, cạnh cầm tay chỉ là 6 mm.

Khung mảng cắt đứt:Củng cố đôi của khung mảng cắt chết áp dụng khóa khí nén và lăn vòng bi đường ray hướng dẫn, an toàn cao, hoạt động dễ dàng.khung tấm cắt chết với tấm treo treo, làm cho một vị trí tấm chính xác và mạnh mẽ, và có thể được sử dụng lại, có thể ngăn chặn hiệu quả các tấm cắt đứt và tách ra.

Bảng thép cắt đứt:Các tấm thép 70CR xử lý bởi điều trị nhiệt đặc biệt, phẳng tốt, độ cứng cao, tuổi thọ dài.dễ dàng và tiết kiệm lao động.
Cấu trúc truyền tải:Thiết kế truyền tải mới làm cho cao tốc độ chính xác cắt chết.kết nối vòng bi sẽ làm giảm không gian di chuyển, tránh tác động của các thiết bị giun và giun, cao áp suất cắt chết, có chức năng của áp suất cao.Các góc 4 của nền tảng di chuyển được trang bị với decompression đệm mùa xuân và giảm máy mặc, làm cho máy chạy ổn định hơn.
Nền tảng dưới, nền tảng di chuyển và nền tảng trên:Các thành phần chính này được làm bằng cát đúc nhựa sắt dẻo bền cao, độ bền kéo cao và độ cứng tốt.
Cấu trúc gián đoạn:Sử dụng chính xác cao song song ba cam chỉ mục cấu trúc, đường cong cam được thiết kế đặc biệt, góc ngang lớn, làm cho kẹp chạy ổn định hơn.
phanh ly hợp khí:Kiểm soát truyền mô-men xoắn bằng cách điều chỉnh áp suất không khí, tiếng ồn thấp, hiệu suất phanh tốt.

4. Phần thu giấy:Thu thập giấy tự động và định lượng.

Giấy sắp xếp phía sau, giấy sắp xếp bênđể đảm bảo việc cung cấp giấy tự động có trật tự, cấu trúc của máy thu giấy là đơn giản, vận hành nhanh chóng.nhanh hơn ba lần so với hoạt động bằng tay, hoạt động là đơn giản và thuận tiện. Người vận hành có thể theo dõi giấy sắp xếp phía sau phía trước của máy. Bảng giấy sắp xếp phía sau được trang bị công tắc phát hiện kép để theo dõi giấy theo thứ tự.Nó cũng có thể lấy mẫu khi máy chạyNó sẽ báo động tự động khi thu thập giấy đạt đến lệnh để nhắc nhở người vận hành thay thế nền tảng thu thập giấy.

Giấy số lượng:Có thể đặt giá trị tùy ý từ 10 đến 9999, nó sẽ tắt tự động khi giấy đạt được giá trị đặt.

5. Eđiều khiển điệnphần:Mautor, PLC và giao diện người máy, hệ thống điều khiển điện tử, tất cả các loại thiết bị bảo vệ an toàn.

Động cơ:Với nhập khẩu Fuji biến tần không bước điều khiển tốc độ động cơ, làm cho động cơ chính tiết kiệm năng lượng, tiếng ồn thấp.Các giấy cho ăn và thu thập máy giảm tốc động cơ chọn nhập khẩu Đài Loan điện từ phanh máy giảm tốc, với hiệu suất an toàn cao, tuổi thọ dài và tiếng ồn hoạt động thấp.
PLC và giao diện người máy:Hiển thị kỹ thuật số tốc độ làm việc của máy và tình trạng, động cơ chính được điều khiển bởi bộ chuyển đổi tần số, điều khiển tốc độ không bước làm cho chạy ổn định hơn.Hệ thống hiển thị giao diện người máy có thể hiển thị tất cả các loại điều kiện làm việc, vị trí lỗi kịp thời và các giải pháp được đề xuất.
Hệ thống điều khiển điện:Quá trình điều khiển vi tính của kiểm soát tự động và phát hiện thời gian thực từ cho giấy cho ăn, giấy truyền, cắt chết, giấy thu thập.
Mọi loại thiết bị bảo vệ an toàn:Trừng báo động khi vấn đề xảy ra, và tắt máy tự động để đảm bảo an toàn của con người.

6. Lhệ thống thắt lưng:Fhệ thống bôi trơn được gia tăng vàthời gianhệ thống bôi trơn.

Hệ thống bôi trơn ép:Áp suất dầu và điều chỉnh dòng chảy là thuận tiện, đảm bảo rằng các nguồn cung cấp dầu ổ chính bình thường và sẽ không tắt máy khi chạy.
Hệ thống bôi trơn thời gian:Kết nối với bộ điều khiển có thể lập trình của máy chủ, làm cho chức năng bôi trơn kiểm soát tự động.Cal cũng làm dầu bôi trơn định lượng và thời gianHệ thống bôi trơn thời gian không chỉ làm giảm tiếng ồn máy, mà còn đảm bảo máy chạy ổn định.

III.Các thông số kỹ thuật:

BMY-1500 Máy cắt đứt cắt đứt bán tự động
