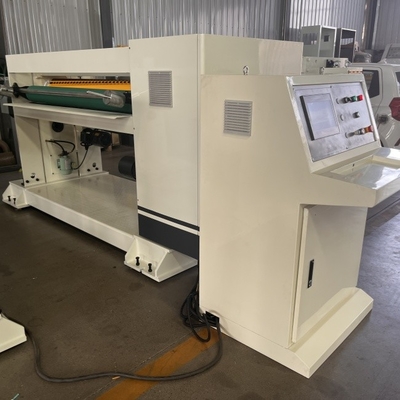

NC-100 NC cắt dao xoắn ốc
Máy chủ yếu bao gồm một bánh răng bên trong trục cắt (2), bánh răng bên ngoài trục cắt (3), vít kết nối (4), tay áo kẹp (5), bánh răng trục cắt (6), lưỡi dao dưới (7),một vít kẹp lưỡi dao dưới (8), một ốc vít trên lưỡi trên (9), một ốc vít kẹp lưỡi trên (10), một lưỡi trên (11), một trục điều chỉnh khoảng trống bánh răng (12), một động cơ chính (13), một thanh điều chỉnh (14), một ốc vít điều chỉnh (15),một trục cắt trên (16), một trục cắt thấp hơn (17), vv
1Các trục đinh trên (16) và trục đinh dưới (17) được làm bằng thép carbon và được xử lý nhiệt để có độ cứng tốt.
2. Khi điều chỉnh lưỡi dao, chèn thanh lưỡi dao vào ổ cắm thanh lưỡi để xoay bằng tay.
3Khi điều chỉnh lưỡi, nới lỏng vít kẹp lưỡi dưới (8) bằng 1/4 xoay và điều chỉnh vít kẹp lưỡi trên (10) để làm cho lưỡi trên (11) và lưỡi dưới (7) phù hợp.
4Khi điều chỉnh lưỡi, hãy thả vít kết nối bánh (16) và điều chỉnh vít điều chỉnh độ trống bên bánh (15) để loại bỏ độ trống bên của bánh trục lưỡi.
5Lớp vỏ mở rộng (5) kết nối bánh răng bên ngoài trục lưỡi (3) và bánh răng trục lưỡi (6) với cuộn lưỡi.
6Động cơ trục (13) là nguồn năng lượng để điều khiển cuộn lưỡi dao.
Yêu cầu lắp đặt
1Máy phải được lắp đặt trên một nền tảng bê tông cứng với độ dày của nền tảng ít nhất 250mm;
2Bề mặt nền tảng là phẳng và phẳng với độ phẳng không quá 2mm/m;
3Máy phải được điều chỉnh ở một mức độ trước khi được gắn vào nền tảng với độ phẳng không quá 0,4 mm/m; Thiết bị thử nghiệm: bình diện vuông; Vị trí thử nghiệm:tay cầm dao cố định ngang.
4Khi máy được lắp đặt trên nền tảng, đảm bảo rằng thiết bị song song với sự song song không quá 1 mm / m. Thiết bị thử nghiệm: mức độ; Vị trí thử nghiệm:cả hai bên của khung máy ở cả hai đầu.
Lắp đặt máy
Khi máy được lắp đặt, nguồn cung cấp điện của người dùng nên được kết nối với tủ ổ điện của máy,và một công tắc không khí nên được cài đặt ở đầu trước của tủ không khí để tắt hoặc nguồn cung cấp điện của máy bất cứ lúc nào.
Khi máy được lắp đặt, đường ống khí nén của người dùng nên được kết nối với bộ ba khí của máy,và một van dừng phải được lắp đặt ở đầu trước để tắt hoặc vào nguồn cung cấp không khí nén của máy bất cứ lúc nào (như được hiển thị bên dưới).
Các thông số của ống khí là: PN0.6MPa, DN10.
Điều chỉnh độ phẳng của máy
Sau khi máy được lắp đặt, quan sát đồng hồ đo độ và điều chỉnh các ốc vít cho đến khi độ đồng bằng nằm trong phạm vi 0,1mm/1000mm × 1000mm, sau đó thắt các hạt của các vít neo.Sử dụng phương pháp tương tự để điều chỉnh độ phẳng của ít nhất bốn góc của máy.
Đặc điểm cấu trúc:
Các thông số đường kính cuộn:
Lưu ý: Sau khi tất cả đã được nghiền cuộn, cứng chrome bọc tại (trừ dưới trục dao) xử lý
Động cơ điện và các thông số điện:
Chủ yếu mua các bộ phận, nguyên liệu thô và nguồn gốc:
| Tên của các bộ phận chính | Thương hiệu hoặc nơi xuất xứ | Vật liệu và loại |
| Động cơ hỗ trợ biến đổi toàn bộ | Shanghai futian | 18.5KW |
| Động cơ tần số cấp | Hebei Hengshui Yongshun | |
| vòng bi | HRB,ZWZ,LYC | Trên và dưới vòng bi cuộn dao từ Nhật Bản NSK |
| thắt lưng | Đức OPTIBELT | |
| Lên tay áo. | Xianyang Chaoyue | |
| Gói dây an toàn | Zhejiang wuhuan | |
| Máy tiếp xúc và rơle, rơle giữa | Pháp Schneider | |
| Chuyển đổi độ gần | Nhật Bản OMRON | |
| Hệ thống điều khiển servo flying shear | Mỹ Emerson | |
| Bảng điều khiển chuyển động | Đức MKS-CT150 | |
| Bộ mã hóa xoay | Wuxi ruipu | |
| Động cơ cho ăn | Đồng bằng Đài Loan | |
| Giao diện máy tính con người | Taiwan WEINVIEW hoặc MCGS | |
| Chiếc thiết bị nắng | Trung Quốc Shenzhen | |
| Các thành phần khí nén | Zhejiang SonorCSM | |
| Chuyển đổi tần số | Siemens |
Chi tiết máy ảnh
Hoạt động
操作
1 bật 启动
2 E-STOP 急停
3 Tắt máy
4 Hướng tay/Tự động 动/自动
5 Điều chỉnh tốc độ
Thay đổi ngôn ngữ hoạt động: Tiếng Anh hoặc Trung Quốc
Bật nguồn cung cấp năng lượng chính
Nhấp vào nút "Turn on"
Trong chế độ tự động, máy cần phải được kết nối với một máy quay kép, và máy sẽ tự động điều khiển tốc độ chạy.
Trong chế độ thủ công, tốc độ hoạt động được điều chỉnh bằng tay thông qua điện áp. (Tốc độ hoạt động nên cao hơn một chút so với tốc độ dây chuyền sản xuất)
Nhấp vào điều khiển cắt NC
Thiết lập độ dài xử lý và số lượng xử lý.
Nhấp vào nút bắt đầu cắt CNC, tăng tốc, Máy sẽ bắt đầu hoạt động.
Thiết lập mới? Độ dài xử lý? và? Số lượng xử lý? sẽ thay đổi thứ tự.
Các biện pháp phòng ngừa an toàn
An toàn bao gồm hai khía cạnh: đầu tiên, an toàn nhân viên; thứ hai, an toàn máy móc.
1Các nhà khai thác trước tiên phải được đào tạo kỹ năng trước khi làm việc.
2Các nhà điều hành phải trải qua đào tạo an toàn.
3- Kiểm tra thường xuyên các thiết bị buộc, đặc biệt là những chiếc dao cắt ngang, để ngăn ngừa thả và hư hỏng máy không cần thiết.
4. Kiểm tra thường xuyên tình trạng hoạt động của các bộ phận quay của máy, đặc biệt là tình trạng hoạt động của vòng bi.
5. Khi thay thế và điều chỉnh lưỡi dao cắt ngang, vui lòng đeo găng tay an toàn để tránh chấn thương lưỡi.
6Khi máy đang hoạt động bình thường, nó là nghiêm ngặt cấm vào máy để tránh thương vong và máy bị hư hại.
7. Xin hãy chăm sóc tốt phần mềm và phần cứng điều khiển, và không sửa đổi hoặc thêm hoặc trừ chúng theo ý muốn.
8Những người không chuyên nghiệp bị cấm sửa chữa máy.
