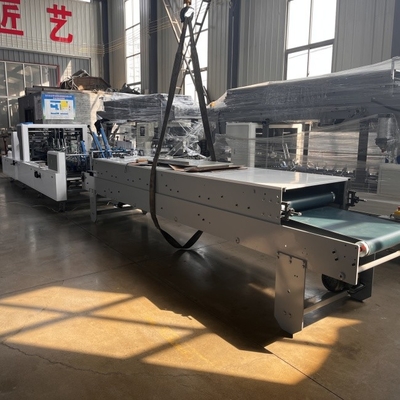

Tự động một lần sửa chữa tốc độ cao hộp tập tin dánVớiBa phương pháp đếm
1Các tính năng của máy và giới thiệu về từng bộ phận
1Dòng thiết bị tổng thể:
a. Cơ sở máy được làm bằng một tấm thép tích hợp. Độ dày của tấm tường chính là 16mm. Tất cả chúng đều áp dụng công nghệ cắt laser và đã trải qua điều trị lạnh và nhiệt.Toàn bộ máy có độ cứng tốt.
b. Toàn bộ máy sử dụng thiết kế mô-đun, với lựa chọn chức năng linh hoạt. Các mô-đun có thể được chọn theo yêu cầu của khách hàng về loại hộp.
c. Máy truyền áp dụng chuỗi liên doanh Trung Quốc - nước ngoài, có tốc độ cao, truyền tải chính xác và ổn định, tiếng ồn tối thiểu và tuổi thọ dài.
d. Máy có sự ổn định tốt và tốc độ có thể đạt 220m / min
Phòng cấp giấy:
e. Phần cho ăn giấy sử dụng động cơ độc lập để cho ăn giấy, làm cho việc cho ăn giấy dễ dàng và mượt mà hơn.
f.3 bộ dao bếp giấy để đáp ứng nhu cầu bếp giấy của các hộp trọng lượng khác nhau.
g. Các đường ray nhiều cấp đảm bảo tính dọc của tấm cardboard và đảm bảo rằng việc cho ăn giấy không bị lệch. Cấu trúc độc đáo làm cho việc điều chỉnh tấm cardboard dễ dàng và thuận tiện.
h.Nâng dao khí nén làm ngắn thời gian điều chỉnh và thay hộp.
i. Thiết bị rung hợp tác với động cơ để nhanh chóng, dễ dàng, liên tục và tự động cho giấy ăn đúng cách.
j. Vành đai bơm giấy sử dụng dây chuyền vận chuyển dây chuyền dây chuyền dây chuyền dây chuyền thịt bò, có khả năng chống mòn mạnh.làm cho nó rất thuận tiện và nhanh chóng để thay thế băng chuyền giấy trong giai đoạn sau.
2Lô bột dưới:
a. Các xi lanh đệm dưới được thiết lập với một bên trái và một bên phải, và dày bánh cao su khác nhau có thể được trang bị theo chiều rộng của lỗ keo của loại hộp của khách hàng.
b.The hộp đựng keo được làm bằng thép không gỉ mạnh mẽ, bền. và sau khi hoàn thành. lượng keo có thể
được kiểm soát chính xác để đảm bảo rằng hoạt động tốc độ cao của bộ phận keo.
3Phần gấp:
a. Các bên trái và phải hoàn thành gấp thứ hai 180 độ. gấp thứ tư là 180 độ hoàn toàn kết hợp.
b. Phần gấp của hệ thống điều chỉnh chênh lệch, thiết kế đặc biệt của phần gấp của tốc độ băng chuyền bên trái và bên phải có thể được điều chỉnh để đảm bảo vận chuyển thẳng.Có thể giảm hiệu quả trường hợp của hộp hình thành kéo.
c. Đường dây đeo lăn hàng trên của bộ phận gấp được trang bị thiết bị điện để đạt được sự khác biệt tốc độ giữa các dây đeo trên và dưới dẫn đến trượt giấy.
d. Được trang bị một bộ dao gấp bên trái và bên phải.
4Phần chuyển áp:
a. Photoelectric counter tự động đá giấy, nước phun hệ thống hai mục đích và một thiết bị phát hiện nút giấy.
b. Các dây đai trên và dưới được tự do kính thiên văn và thuận tiện để điều chỉnh, làm cho các hộp của mỗi hình dạng xếp chồng lên nhau một cách gọn gàng và trơn tru hơn khi đi vào phần vận chuyển.
c. Được trang bị thiết bị đập cơ khí, do đó sẽ không có hiện tượng kéo trong sản xuất các hộp bìa phẳng.Và hộp số cơ khí có đặc điểm của cuộc sống lâu dài và ổn định.
5Phần vận chuyển:
a. Bảng tường chính của phần vận chuyển áp dụng 12mm, và áp dụng công nghệ cắt laser, và được điều trị bằng lạnh và nóng, và máy có độ cứng tốt.và thiết kế từ xa có thể kéo dài thời gian gắn bó của hộp và cải thiện chất lượng gắn bó của hộp.
b. Phương pháp điều chỉnh áp suất khí nén, dễ điều chỉnh, có thể đảm bảo hiệu quả áp suất đồng bộ của phù hợp.
c.Tự động và thủ công hai chế độ chuyển đổi một cú nhấp chuột, để thích nghi với nhu cầu sản xuất của các loại hộp khác nhau.
d. Thiết kế mô-đun độc lập trên và dưới của bộ phận vận chuyển có thể di chuyển tương đối về phía trước và phía sau để thích nghi với nhiều hộp có chiều dài khác nhau.
Hệ thống điện:
a. Máy được điều khiển bởi PLC, dễ vận hành; PLC và màn hình cảm ứng áp dụng thương hiệu nổi tiếng của Trung Quốc Inwitten, ổn định và đáng tin cậy, tỷ lệ thất bại thấp.Toàn bộ máy áp dụng chuyển đổi đa tần số, và điều khiển là linh hoạt hơn và thuận tiện.
b.Động cơ truyền động chính sử dụng động cơ chuyển đổi tần số, có lợi thế tiết kiệm năng lượng và hiệu quả cao, phạm vi điều chỉnh tốc độ rộng, khởi động và phanh ổn định,cải thiện hiệu quả sản xuất và giảm chi phí bảo trì thiết bị cơ khí.
c. Định dạng bảng điều khiển là hợp lý, và mỗi mô-đun có bảng điều khiển.
d. Màn hình LCD 19 inch có thể theo dõi quy trình sản xuất của máy trong bộ phận cấp giấy, giúp thuyền trưởng dễ dàng kiểm tra toàn bộ quy trình hoạt động.
Tôi.Tcông nghệ thông số kỹ thuật
| Các thông số kỹ thuật | ||||||
| Mô hình | 650 | 850 | 1050 | 1250 | 1450 | 1650 |
| Vật liệu giấy | Thẻ giấy 210-800gm,A/B/C/E/F và 5 lớp giấy | |||||
| Tốc độ tối đa. | 220m/min | |||||
| Cách gấp | Lớp đầu tiên và lần thứ tư là 180 | |||||
| Nguồn cung cấp điện | 3P 380V 50HZ | |||||
| Chiều rộng trống | 850mm | 1050mm | 1050mm | 1250mm | 1450mm | 1650mm |
| Chiều dài x chiều rộng x chiều cao | 13mX1.4mX1.6m | 13mX1.6mX1.6m | 13mX1.8mX1.6m | 13mX2mX1.6m | 13mX2.2mX1.6m | 13mX2.3mX1.6m |
| Trọng lượng ròng | 3.8t | 4t | 4.2t | 4.3t | 4.5t | 4.8t |
| Tổng công suất | 9KW | |||||
| Hộp bình thườngloạithông số kỹ thuật cấu hình | |
| Mô hình | 1050Loại |
| B | 260-1050 |
| D+E | 130-525 |
| A | 120-1500 |
| D phút | 30 |
| C phút | 70 |
Ba phương pháp đếm:
1.Nhiên cứu dừng:
Sau khi thăm dò cảm ứng hoàn thành đếm, nó sẽ dừng động cơ cấp giấy cho thời gian đặt.
2. Air cylinder counter ((đánh dấu nước):
Kết nối đường dây không khí
Thêm nước sạch
Sử dụng công tắc van điện để lấp đầy đường dẫn không khí với nước.
Sau khi thăm dò cảm ứng hoàn thành đếm, vòi sẽ để lại một dấu vết nước trên tấm cardboard.
2. Air cylinder counter ((đánh dấu sai đường):
Kết nối đường dây không khí
Các xi lanh không khí thường được giữ co lại. ((Nếu xi lanh vẫn mở rộng, trao đổi các vị trí của hai đường không khí.)
Sau khi thăm dò cảm ứng hoàn thành đếm, vòi sẽ để lại một dấu vết nước trên tấm cardboard.
Các xi lanh không khí sẽ đẩy các tấm card để các tấm card ((Điều cuối cùng trong chu kỳ đếm) thẳng hàng là sai.
