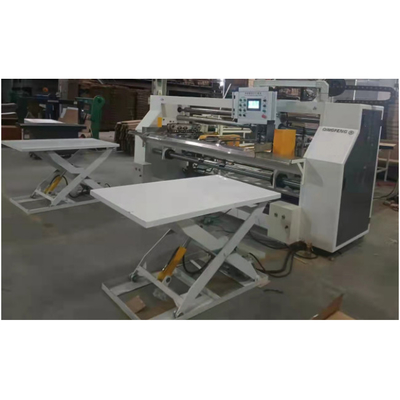

Model 4600 Máy dán keo gấp thùng carton loại 6 loại 6

4600 Mô hình 6 Servo tự động gấp Gluer ((Double Piece)

1 Bảng tường của máy được làm bằng 45 # 14mm cao độ cứng thép đơn cán,và phần còn lại của mảnh cũng được làm bằng 45 # 6mm 8mm 10mm 12mm 14mm 16mm 18mm 20mm cứng cao tấm thép cuộn đơn, và được xử lý bởi máy nghiền bề mặt CNC để đảm bảo độ chính xác của mảnh làm việc.

2 Cấu trúc máy chính được kết nối bằng các hồ sơ hình H nặng 160X100, và phần còn lại được kết nối bằng các hồ sơ nhôm nặng 80×80, do đó đảm bảo sự ổn định của máy.

3 Mô hình vòng bi: C&U 6008RS,6206RS,6006RS,6202RS,6007RS,6301RS,6200RS,6004RS,6901RS,51102,51104,KR19;

Lối xích chung với loại cơ sở: CZTUCFL206 CZTUCT207 CZTUCFC205 CZTUCFC207 CZTUCFL204 CZTUCHA207;

4 Mô hình dây đai:

Vành đai ăn giấy:L2180mm × W100mm × T8mm (với lỗ), 8 miếng.

Vành băng chuyền:L5000mm × W60mm × T5mm, 10 miếng.

5 Cơ chế truyền tải của máy chính áp dụng truyền dây chuyền, và các bánh răng bao gồm

5/8 inch: 20 răng Ø35 và Ø30, 17 răng Ø55 trung gian, 14 răng Ø35 trung gian, 30 răng Ø30.

1/2 inch: 20 răng Ø22 20 răng Ø38

3/8 inch: 21 răng Ø25, 32 răng Ø12, 14 răng Ø22

Các bánh răng trên đều được làm bằng vật liệu 45 # và sau đó được tắt tần số cao để kéo dài tuổi thọ của chúng.

6 Phần cho giấy: Vành đai cho giấy là một dây đai cao su chất lượng cao với ma sát và chống mòn cao.Phần phía sau được hỗ trợ bởi một con lăn phụ trợ để nâng các tấm cardboard cho việc cho ăn giấy, và được trang bị hai máy bơm hút 3KW để hút bìa và hỗ trợ việc cho giấy. , động cơ cho ăn giấy là hai động cơ servo với công suất 1KW, do đó đảm bảo sự ổn định của việc cho ăn giấy, và chiều dài của việc cho ăn giấy có thể được điều chỉnh tùy ý.

7Động cơ chính ở phần giữa được điều khiển bởi động cơ giảm 4KW của Zhejiang Mitsubishi, được điều khiển bởi một bộ chuyển đổi tần số,và cũng có ly hợp điện từ và truyền điều khiển phanh điện từCó 3 bộ dây chuyền vận chuyển ở mỗi bên.

8 Phần dán: Phần đùi giữa được cố định bằng các phần nóng và lạnh.Chiều rộng của bánh xe lớp keo là 10mm và khoảng giữa là 2mm. Nó có thể được nói là liên kết hai lần. Tránh mở keo và nổ do thay đổi theo mùa khi chỉ dùng keo nóng chảy để liên kết,và tránh keo nóng tan vỡ ngay khi hộp thực phẩm đi vào kho lạnh.

9. Phần định hình giữa: Bên trái và bên phải được kẹp bởi các động cơ servo.Việc kẹp sử dụng cao tốc độ thấp-nói vít quả bóng và trượt đặc biệt để đảm bảo độ nhạy và độ chính xác của kẹpNó cũng kéo dài tuổi thọ của nó và đảm bảo hình dạng chính xác của tấm cardboard. , cải thiện đáng kể năng suất của các hộp.

10 Hệ thống làm nóng keo: Hộp phủ keo nóng nóng được làm bằng nhôm tinh khiết, có độ dẫn nhiệt tuyệt vời và rút ngắn thời gian tan chảy khối keo.Phần trên được trang bị một hộp keo nhôm tự động sưởi ấm, có thể được làm nóng trong khi làm việc và nấu chảy. keo nóng chảy tự động chảy vào hộp keo dưới, không ảnh hưởng đến công việc và cải thiện hiệu quả công việc.

11 Hệ thống keo lạnh: Vòng cao su của hộp phủ keo lạnh được làm bằng thép không gỉ và có vòng bi chống ăn mòn được niêm phong hai lần, kéo dài tuổi thọ của nó.

12 Nguyên tắc hoạt động

Đặt giấy trên cả hai bên của phần cấp giấy. Nhập độ dài cấp giấy trên màn hình, nhấn nút cấp giấy và bắt đầu cấp giấy.các cảm biến quang điện ở đầu trái và phải phát hiện các tấm cardboard và nhận tín hiệu, và việc kẹp và dán phần giữa bắt đầu hoạt động, do đó hai tấm cardboard trở thành một.Sau khi đạt đến phần uốn cong, phía bên trái và bên phải bắt đầu uốn cong và sắp xếp, và sau đó bánh xe ép giấy rơi, baffle cũng rơi, và các tấm cardboard được gửi ra.

Điện áp: 380V 50HZ 3 pha 4 dây

Danh sách phân phối điện
