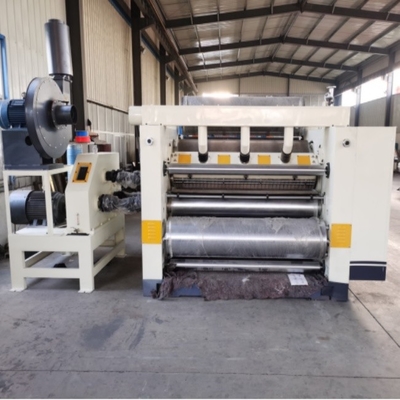

SF-360-2500 Mô hình mô-đun hóa Máy lồi sóng một mặt cấu trúc hút nắp

SF-360-2500 Mô hình mô-đun đơn mặt

Sđặc điểm cấu trúc:

• Cấu trúc hút nắp được áp dụng, và nó được trang bị một quạt áp suất cao mạnh mẽ.Nguồn không khí và điều khiển điện tập trung trong cùng một tủ điều hành, cách máy chính ít nhất 1,5 mét.
• Cơ sở máy và các tấm tường được làm bằng chất lượng cao nhựa cát đúc, và độ dày của tấm tường là 240mm. hộp số độc lập, phổ biến kết nối truyền.
• Vòng xoắn ốc được làm bằng thép hợp kim 48CrMo, which is quenched and tempered → rough turning → inner hole fine boring → shaft head baking → welding → tempering stress relief → fine turning → rough grinding → medium frequency quenching → CNC grinder fine grinding → tungsten carbide treatmentCác vòng bi của các bộ phận chính của cuộn và cuộn áp suất là vòng bi Havalo.
• Các cuộn áp suất là ¢ 370mm, bề mặt được nghiền và mạ; áp suất không khí điều khiển chuyển động lên và xuống, và vật liệu là thép carbon trung bình số 45,được dập tắt và làm nóng (với thiết bị đệm).
• Đơn vị cuộn keo sử dụng cấu trúc trượt ván tích hợp, có thể được di chuyển ra khỏi máy để bảo trì trong quá trình bảo trì, cải thiện hiệu quả công việc;cuộn keo có đường kính 252mm, và bề mặt được đánh bóng và khắc bằng 25 dòng chế biến lưới loại hố và sau đó được mạ cứng.
• Đơn vị lớp phủ keo có thể được di chuyển như một toàn thể, và việc thay thế cuộn keo là nhanh chóng và thuận tiện.
• Thiết bị điều chỉnh độ ẩm phun được sử dụng để giữ cho loại sáo sóng có độ ổn định biến dạng tốt và tránh nứt.
• Hệ thống cung cấp keo lưu thông tự động và thiết bị keo bơm phân vùng được sử dụng, có hiệu ứng đệm tốt
• Sức mạnh chính được điều khiển bởi một động cơ tần số biến đổi, tiết kiệm năng lượng và hiệu quả, với tỷ lệ thất bại thấp.
• Chiều rộng keo được điều chỉnh bằng điện để thích nghi với tất cả các thay đổi chiều rộng giấy cơ bản.
• Cả cuộn lốp lốp và cuộn áp suất đều sử dụng thiết bị áp suất hai xi lanh, hoạt động ổn định;
• Các cuộn preheating áp dụng một ống thép liền mạch φ400mm sản xuất bởi Tiangang, tất cả kết nối với ống dẫn kim loại
• Lượng keo được điều chỉnh bằng điện. Màn hình cảm ứng hiển thị và hoạt động, và khoảng cách keo được truyền qua bộ mã hóa với độ chính xác cao.
• Các bộ phận năng lượng và vận hành được trang bị lưới an toàn để đảm bảo an toàn cho nhân viên khi máy chạy.
• Cấu trúc mô-đun, bộ lăn gạch và bộ sơn keo có thể được thay thế nhanh chóng.

Parameter công nghệ:

1. Độ rộng làm việc: 2500mm

2- Hướng hoạt động: trái hoặc phải (được xác định bởi nhà máy của khách hàng)

3- Tốc độ thiết kế: 180m/min Tốc độ làm việc: 120-150m/min

4Phạm vi nhiệt độ: 160-200°C

5Nguồn không khí: 0,4-0,9Mpa

6Áp suất hơi nước: 0,8-1,3Mpa

7. Loại sáo lắc (A, B, C, E hoặc UV tùy chọn)

Mcác công tytham số:

1. Động cơ chính: 30KW Năng lượng định số: 380V 50Hz chế độ làm việc liên tục (S1)

2Động cơ hút: 18KW Điện áp định số: 380V 50Hz chế độ làm việc liên tục (S1)

3 Reducer điều chỉnh keo; 100W Điện áp định số: 380V 50HZ Chế độ làm việc liên tục (S2)

4 Động cơ lỗ hổng điều chỉnh keo; 250W Điện áp định số: 380V 50HZ Chế độ làm việc liên tục (S2)

5 Động cơ bơm keo: 2.2KW Điện áp định số: 380V 50Hz Chế độ làm việc liên tục (S1)

Vòng xoắntham số:

1- Chuỗi đường kính cuộn sóng: ¢ 360mm

2- Chiều kính cuộn áp suất: ¢370mm

3- Chuỗi đường kính của cuộn keo: ¢252mm

4- Chiều kính của cuộn đệm cố định: ¢ 142mm

5- Chuỗi kính của máy sưởi trước: ¢400mm
