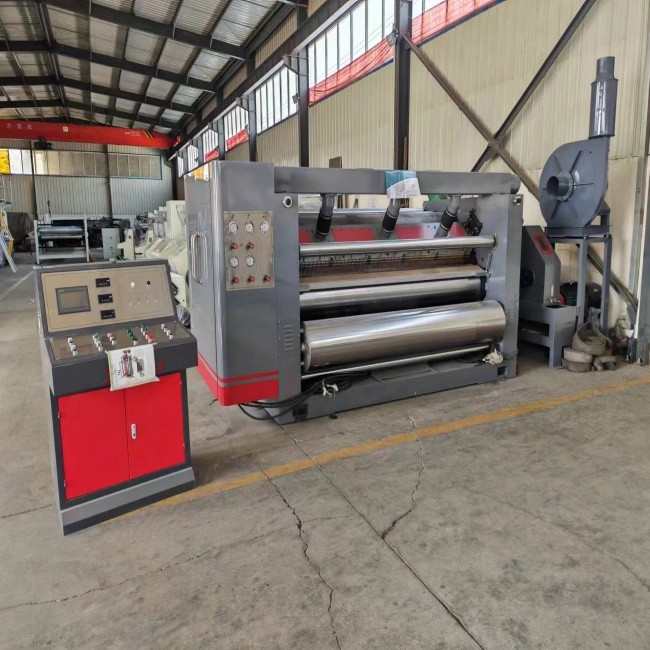

SF-360-2500 Mô hình cấu trúc hút nén nắp mặt đơn mô-đun

SF-360-2500 Model một mặt được mô-đun hóa

Sđặc điểm kết cấu:

• Cấu trúc hút mui xe được sử dụng và được trang bị quạt mạnh áp suất cao. Máy hút không khí được trang bị bộ giảm thanh. Nguồn không khí và điều khiển điện được tập trung trong cùng một tủ vận hành, cách máy chính không dưới 1,5 mét. Phía vận hành được bao bọc hoàn toàn và được che chắn hoàn toàn.
• Đế máy và tấm tường được làm bằng nhựa đúc cát chất lượng cao, độ dày tấm tường là 240mm. Hộp số độc lập, hộp số chung.
• Con lăn sóng được làm bằng thép hợp kim 48CrMo, được tôi luyện và tôi luyện → tiện thô → lỗ bên trong nhàm chán → nướng đầu trục → hàn → giảm căng thẳng ủ → tiện mịn → mài thô → làm nguội tần số trung bình → mài mịn CNC → xử lý cacbua vonfram; đường kính của con lăn sóng là ¢ 360mm và độ cứng bề mặt trên HRC60 độ. Vòng bi của các bộ phận chính của con lăn và con lăn áp lực là vòng bi Havalo.
• Con lăn áp lực là ¢ 370mm, bề mặt được mài và mạ crom; áp suất không khí điều khiển chuyển động lên xuống và vật liệu là thép carbon trung bình số 45, được tôi và tôi luyện (có thiết bị đệm).
• Bộ phận lăn keo sử dụng cấu trúc ván trượt tích hợp, có thể di chuyển ra khỏi máy để bảo trì trong quá trình bảo trì, giúp cải thiện hiệu quả công việc; con lăn keo có đường kính ￠252mm, bề mặt được đánh bóng và khắc 25 đường xử lý lưới kiểu hố rồi mạ crom cứng. Bề mặt của con lăn cạp được đánh bóng và mạ crom cứng.

Thông số công nghệ:

1. Chiều rộng làm việc: 2500mm

2. Hướng vận hành: trái hoặc phải (do nhà máy của khách hàng xác định)

3. Tốc độ thiết kế: 180m/phút Tốc độ làm việc: 120-150m/phút

4. Phạm vi nhiệt độ: 160-200oC

5. Nguồn không khí: 0,4-0,9Mpa

6. Áp suất hơi: 0,8-1,3Mpa

7. Loại sáo sóng (A, B, C, E hoặc UV tùy chọn)

Motortham số:

1. Động cơ chính: 30KW Điện áp định mức: 380V 50Hz Chế độ làm việc liên tục (S1)

2. Động cơ hút: 18KW Điện áp định mức: 380V 50Hz Chế độ làm việc liên tục (S1)

3 Bộ giảm tốc điều chỉnh keo; 100W Điện áp định mức: 380V 50HZ Chế độ làm việc liên tục (S2)

4 Động cơ điều chỉnh khe hở keo; 250W Điện áp định mức: 380V 50HZ Chế độ làm việc liên tục (S2)

5 Động cơ bơm keo: 2.2KW Điện áp định mức: 380V 50Hz Chế độ làm việc liên tục (S1)

Con lăntham số:

1. Đường kính con lăn lượn sóng: ￠ 360mm

2. Đường kính con lăn áp lực: ￠ 370mm

3. Đường kính con lăn dán: ￠252mm

4. Đường kính con lăn dán cố định: ￠142mm

5. Đường kính bộ sấy sơ bộ: ￠ 400mm

Các bộ phận chính:
