| 1 |
Chiều rộng hiệu quả |
2200mm | 2 |
Thiết kế sản xuất tốc độ |
250m/phút |
| 3 |
Tốc độ kinh tế ba lớp |
200-230m/phút | 4 | Tốc độ kinh tế năm lớp | 180-210m/phút |
| 5 |
Độ chính xác tách theo chiều dọc |
±1mm | 6 |
Độ chính xác cắt ngang |
±1mm |
A,Thông số kỹ thuật:
|
Chiều rộng làm việc |
2200mm |  |
|
Tốc độ thiết kế |
250m/phút | |
|
Tốc độ kinh tế |
180-230m/phút | |
|
Số tấm nóng |
mảnh 600mm × 18 | |
|
Chiều dài phần làm mát |
5 mét |
|
|
Yêu cầu về nhiệt độ |
160—200oC | |
|
Áp suất hơi |
0,8-1,3Mpa | |
|
Áp suất không khí |
0,5—0,6Mpa | |
|
Tấm áp suất khí nén |
13 nhóm |
|
| Công suất làm việc | 380V 50Hz 90KW |

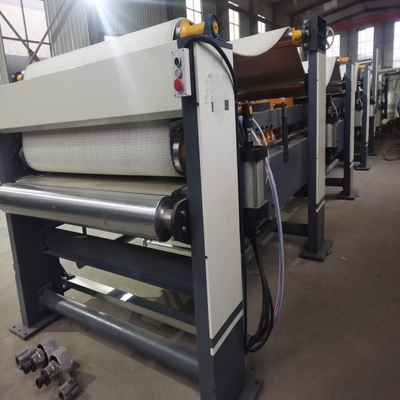

B, Đặc điểm cấu trúc:
|
★Máy hai mặt là loại giấy gợn sóng một mặt được dán và giấy mặt được ép nhiều lớp, gia nhiệt trục lăn, dán keo, tạo khuôn để sản xuất bìa cứng phẳng. ★ Bề mặt của tấm nóng được xử lý bằng mài, chiều rộng tấm nóng600mm, tổng cộng 18 tấm nóng, khuôn làm mát Bộ trưởng 5m. Tấm nóng được làm bằng bảng container, chứng chỉ bình chứa áp suất kèm theo và chứng chỉ kiểm tra. Tấm nhiệt bên trong cho cấu trúc cách ly phân vùng, dòng hơi hình chữ s, Hơi nước, chức năng tách nước rõ ràng, cải thiện tốc độ sử dụng hơi nước. ★ Tấm nóng sử dụng cấu trúc tấm áp suất khí nén. Việc nâng tấm áp lực thông qua cấu trúc khí nén. 14 bộ tấm áp suất khí nén lò xo là tiêu chuẩn. ★Ống dẫn nhiệt của tấm gia nhiệt kiểm soát nhiệt độ ở nhiều phần và có màn hình hiển thị nhiệt độ. ★ Dây vải bông phía trên được tự động định tâm bằng van khí nén điều chỉnh và xi lanh đôi được sử dụng để điều khiển thiết bị căng vải bông hình chữ S. Số lượng thắt chặt là lớn. ★Đai dưới sử dụng cơ cấu căng khí nén, cấu trúc đơn giản và thiết thực, bên trái và bên phải của băng tải dưới được tự động điều chỉnh và căn chỉnh, đồng thời cũng có thể điều chỉnh thủ công ở cả hai bên. ★ Bộ truyền động hộp số sử dụng kết cấu độc lập, vật liệu bằng thép bánh răng ZG-500, sử dụng dầu bôi trơn bánh răng ngâm trong dầu. ★Linh kiện điện sử dụng các thương hiệu nổi tiếng quốc tế, thiết bị hoạt động ổn định và đáng tin cậy. ★ Động cơ truyền động chính cho năng lượng tần số động cơ, mô-men xoắn tốc độ thấp, dải tốc độ rộng, đáng tin cậy, bảo trì dễ dàng. ★Xương sống chính của cấu hình GB cường độ cao, kết cấu chắc chắn, hình thức đẹp, thích hợp làm việc tốc độ cao. |
C,Thông số thành phần chính:
|
Tên một phần |
Đặc điểm kỹ thuật |
Xử lý bề mặt |
|
Con lăn cao su truyền động trên |
￠800mm |
Được bọc bằng cao su chống mài mòn |
|
Con lăn cao su dẫn động phía dưới |
￠600mm |
Được bọc bằng cao su chống mài mòn |
|
Con lăn đai dẫn động phía trước và phía sau |
￠215mm |
Đánh bóng mạ crôm mài tròn |
|
Con lăn căng hàng đầu |
￠155mm |
Đánh bóng mạ crôm mài tròn |
|
Con lăn điều chỉnh đai trên |
￠130mm |
Đánh bóng mạ crôm mài tròn |
D,Thương hiệu và nguồn gốc của các bộ phận chính:
|
Số seri |
Tên các bộ phận chính |
Thương hiệu hoặc nơi xuất xứ |
Bình luận |
| 01 |
Bộ xương chính |
Hồ sơ sản xuất Tiangang hoặc lai gang |
Kênh số 36 và chùm chữ I số 16 |
| 02 |
Bảng điều khiển ổ đĩa |
Hà Bắc Hàn Đan |
Q345 |
| 03 |
Bảng nhiệt |
Thiên Cảng hoặc Jigang |
Sản xuất ván container Q235B |
| 04 |
Động cơ truyền động chính |
Simens |
Động cơ tần số 90KW |
| 05 |
Vải bông |
Thẩm Dương |
độ dày: 9mm |
| 06 |
Cạm bẫy |
Armstrong, Hoa Kỳ |
Trôi nổi |
| 07 |
Thiết bị điện hạ thế |
SIMENS |
Công tắc tơ, rơ le, nút bấm |
| 08 |
Linh kiện khí nén |
AirTac hoặc sono |
|
| 09 |
Bộ chuyển đổi tần số |
Delta hoặc sự đổi mới |
|
| 11 |
mang |
C&U |
|
| 12 |
Mang với ghế |
Phúc Kiến |
| Đóng gói và vận chuyển |
Áp dụng bao bì chống ẩm và chống sốc phù hợp cho đường dài
giao thông vận tải và các loại điều kiện thời tiết. Trọn bộ bảo trì và vận hành
hướng dẫn sử dụng được bao gồm.
|
