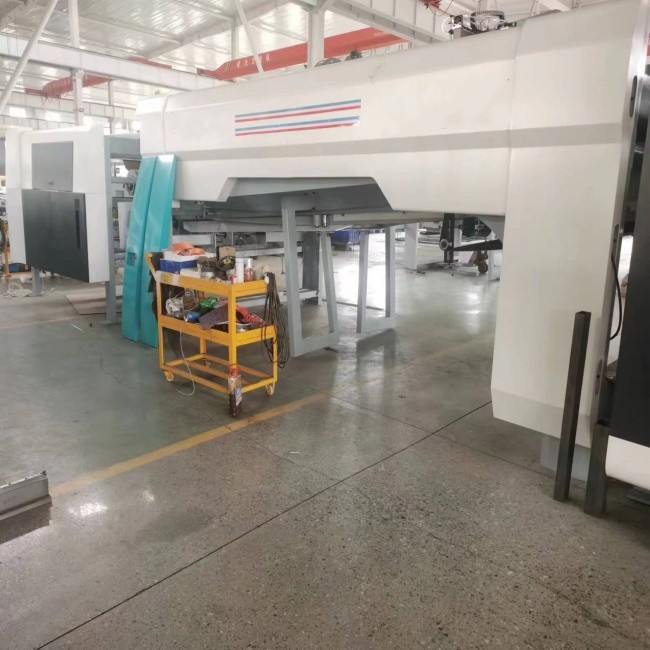

Flexo in ấn gấp Máy dán dây chuyền sản xuất hộp 350m mỗi phút

Đường dây sản xuất hộp bếp Gluer gấp Flexo

Tốc độ chạy tối đa:350m/min

Tốc độ đóng gói tối đa:20 gói/phút

Đặc điểm của thiết bị:

• 1- Tốc độ hình thành hộp nhanh.
• 2. Chăm sóc giấy chính xác bằng hút khí.
• 3- Kiểm soát tốt kích thước và kích thước, và chống lại chất thải mạnh mẽ.
• 4. Điều chỉnh sai lệch thứ cấp, hoàn toàn loại bỏ miệng kéo.
• 5Đếm chính xác.
• 6. Phần đập làm cho hộp được hình thành tốt.
• 7Đặt thật chính xác và gọn gàng.
• 8. Tự động cung cấp keo, áp dụng keo đồng đều, tiết kiệm keo và chức năng báo động thiếu keo.
• 9. điều khiển từ xa kỹ thuật số, chính xác, thuận tiện và nhanh chóng.

• Lời giới thiệu

• 1. Tất cả các dây chuyền vận chuyển giấy có thể được di chuyển độc lập. Các dây chuyền vận chuyển giấy được trang bị bánh bàn ép giấy, quạt và bàn chải để làm sạch giấy thải ở mức độ lớn nhất.Thiết bị bánh lái, trên và dưới dây chuyền kẹp truyền điện đi trái và phải, dễ dàng để điều chỉnh kích thước
• 2. bánh xe dán: Được làm bằng thép không gỉ, bền hơn và chống ăn mòn.
• 3Phần gấp: Chức năng chính là gấp hộp xuống, và sử dụng tấm điều chỉnh để điều chỉnh đường áp lực lần thứ hai để gấp hộp thành một hộp tiêu chuẩn.
• 4Đối với việc làm sạch khuôn, nếu phần cạo và phần gấp chưa được làm sạch, các mảnh giấy thải sẽ được làm sạch một lần nữa.

• 5. Đánh các phần lại với nhau: Đánh các điểm lại với nhau, và đẩy chúng ra với một số chính xác thông qua đếm ánh sáng, đếm, và sửa chữa.
• 6. Phần đầu ra: Sau khi đẩy ra, người giữ giấy trên nhấn trơn tru để đầu ra.

• 7Bộ phận đóng gói: Sử dụng công nghệ giấy chống đẩy, tốc độ nâng của các hoạt động bên trái và bên phải tăng gấp đôi, và cả hai làn đường đơn và đôi đều có sẵn.

Cấu hình cơ khí của bộ phận đóng gói:

(1) Taizhou Haoli giảm

(2), xi lanh AirTAC, van điện tử

(3), Guangdong Duffy cỗ máy truyền động lực

(4), Đường dẫn Harbin

Cấu hình điện:

(1) Panasonic PLC

(2) Máy tiếp xúc Siemens

(3) Nút Schneider

(4), nguồn điện chuyển đổi: Taiwan MEAN WELL

(5), Chuyển đổi quang điện Beifuning

(6), Relay Omron

(7) Giao diện con người-máy Kunlun Tongtai

• 8. Bảng điều khiển; áp dụng điều khiển PLC và có các chức năng như lập bằng và bộ nhớ. (PLC kết hợp với điều khiển màn hình cảm ứng có thể được chọn)
• 9. Cấu hình điện:

Máy tính điều khiển chính: Panasonic

Màn hình cảm ứng: Kunlun Tongtai

Nguồn điện chuyển đổi: MEAN WELL

Chuyển đổi tần số: Delta

Chuẩn bị chuyển tiếp: Omron

Bộ ngắt mạch: Siemens

Máy tiếp xúc: Siemens

Chuyển đổi quang điện: Tập đoàn công nghiệp Thượng Hải

Khối đầu cuối: Chint

• 10Bảng điều khiển cho mỗi hành động của máy điều khiển chuyển động trái và phải, tăng và giảm tấm giấy, v.v.

Nguyên tắc hoạt động

Phần dán bìa và phần in và cắt đứt được kết nối, sử dụng và hoạt động đồng bộ để các tấm bìa đã được in, cắt đứt,hoặc khe cắm có thể trơn tru vào phần dán hộp. Máy đóng gói được kết nối với phần dán hộp. Khi các tấm giấy hoàn thành dán, gấp và sửa chữa, các pallet được vận chuyển đến máy đóng gói.Các baler có một cảm biến quang điện và truyền tín hiệu đến PLCPLC điều khiển hoạt động của mỗi bộ phận của máy đóng gói.

Lựa chọn các bộ phận máy:

1. Tự động cung cấp keo, lưu thông keo, không bao giờ keo vỡ, không cần phải thêm keo thủ công, tiết kiệm thời gian và nỗ lực.

2. bánh xe phủ keo thép không gỉ, chống ăn mòn, chống mòn, phủ keo đồng đều, tiết kiệm keo, lượng keo được sử dụng là khoảng một phần ba lượng phủ keo thủ công.

3. Phần gấp được trang bị một bộ bánh máy ép đa đường điều chỉnh, làm cho việc gấp hộp mỏng hơn và dán đẹp hơn và chính xác hơn.

4. Phần đếm điều chỉnh việc xếp chồng hộp, và việc xếp chồng và đầu ra là an toàn, ổn định, chính xác và không có lỗi. Nó được điều khiển kỹ thuật số và dễ vận hành.Nó có thể được nhập mà không dừng máy.

Mtham số achine

Tốc độ tối đa:320 mét/phút

Số lượng bưu kiện được đưa ra tối đa:20 gói

Kích thước bìa bìa tối đa:700mm*500mm

Kích thước bìa giấy tối thiểu:195mm*105mm

Chiều rộng tối đa của bìa bìa:1100mm

Độ rộng tối thiểu của bìa bìa:240mm

Chiều cao xếp chồng tối đa:350mm

Chiều cao xếp chồng tối thiểu:80mm

Số lượng tối đa cho mỗi gói:50 miếng

Số lượng tối thiểu cho mỗi gói:10 bộ

Thắt lưng:Siglin (công ty liên doanh Trung Quốc-Đức)

Đối với các khu vực được đánh dấu trong hình ảnh,chú ý đến việc tiếp nhiên liệu và bảo trì thường xuyên "một lần mỗi nửa tháng" để đảm bảo hoạt động bình thường của máy và một tuổi thọ dịch vụ lâu hơn của máy.

Sơ đồ nền tảng

Phụ lục 1

Các mục phải được người mua chuẩn bị:

1Khi máy đến, chuẩn bị xe nâng, 5 đến 8 tấn, nĩa dài.

2Chuẩn bị các địa điểm cần thiết.

3Chuẩn bị dây điện chính, khí đốt.

4- Hỗ trợ của nhân viên an ninh.

5- Chuẩn bị các tấm cardboard và kiểm tra máy bất cứ lúc nào.

Phụ lục2

Hoạt động an toàn:

1Trước khi bắt đầu làm việc, bạn phải mặc quần áo làm việc và giày làm việc, buộc nút và đeo tay và không đặt các vật phẩm trong túi dễ rơi.

2Sau khi phi hành đoàn đến làm việc, hãy kiểm tra xem không có người hoặc mảnh vỡ trong phạm vi hoạt động của thiết bị.

3Trước khi khởi động thiết bị, chuông nên được rung và báo động phải được phát ra. Chỉ sau khi xác nhận lại rằng không có ai trong phạm vi hoạt động của thiết bị, nó có thể được khởi động.

4Khi thiết bị đang hoạt động, việc chạm vào tất cả các bề mặt làm việc bằng tay đều bị cấm nghiêm ngặt, và việc bảo trì và lau không được phép.Nó không được phép vượt qua các bộ phận chạy.

5Các thành viên phi hành đoàn phải tuân thủ nghiêm ngặt các vị trí của họ theo việc phân công lao động, và bị cấm bỏ qua các vị trí hoặc rời khỏi các vị trí của họ mà không có sự cho phép.Họ nên luôn luôn chú ý đến việc vận hành thiết bị.

6Khi thiết bị đang hoạt động, việc chạm vào tất cả các bề mặt làm việc bằng tay đều bị cấm nghiêm ngặt, và việc bảo trì và lau không được phép.Nó không được phép vượt qua các bộ phận chạy.

7Các thành viên phi hành đoàn phải tuân thủ nghiêm ngặt các vị trí của họ theo việc phân công lao động, và bị cấm bỏ qua các vị trí hoặc rời khỏi các vị trí của họ mà không có sự cho phép.Họ nên luôn luôn chú ý đến việc vận hành thiết bị.

Nếu phát hiện bất thường, tắt máy ngay lập tức.

8Trong khi làm việc, không ai được phép chơi xung quanh thiết bị hoặc làm tiếng ồn lớn.

9. Trong quá trình làm việc, nơi làm việc nên được giữ sạch sẽ và mịn màng. Hãy chắc chắn rằng không có sự lộn xộn xung quanh thiết bị. Các công cụ và bộ phận nên được đặt ở những nơi được chỉ định.

10. Người vận hành máy này nên quen thuộc với chức năng và vị trí của các nút chính của thiết bị. Nếu xảy ra tai nạn, bất cứ ai cũng có thể nhấn nút dừng khẩn cấp.
