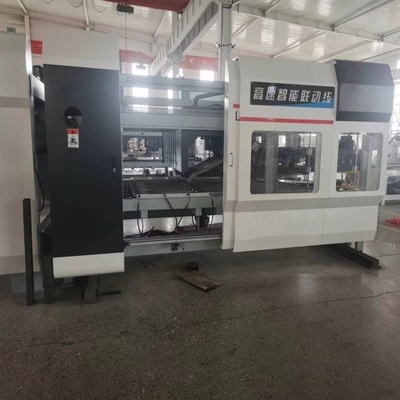

Dây chuyền sản xuất thùng carton gấp Flexo
Tốc độ chạy tối đa: 350m/phút
Tốc độ đóng gói tối đa: 20 gói/phút
Các tính năng của thiết bị:
Cấu hình cơ khí bộ phận đóng gói:
(1), hộp giảm tốc Taizhou Haoli
(2), xi lanh AirTAC, van điện từ
(3), Trục truyền động điện Duffy Quảng Đông
(4), Mang Cáp Nhĩ Tân
Cấu hình điện:
(1), PLC Pansonic
(2), Công tắc tơ Simens
(3), nút Schneider
(4), nguồn điện chuyển mạch: Đài Loan CÓ NGHĨA LÀ TỐT
(5), Công tắc quang điện Beifuning
(6), Rơle Omron
(7) Giao diện người-máy Kunlun Tongtai
Máy tính điều khiển chính PLC: Pansonic
Màn hình cảm ứng: Kunlun Tongtai
Nguồn điện chuyển đổi: MEAN WELL
Bộ chuyển đổi tần số: Delta
Rơle trung gian: Omron
Bộ ngắt mạch: Simens
Người liên hệ: Simens
Công tắc quang điện: Tập đoàn công nghiệp Thượng Hải
Khối thiết bị đầu cuối: Chint
Nguyên lý hoạt động
Phần dán thùng carton và phần in, cắt bế được kết nối, sử dụng và vận hành đồng bộ để các tấm bìa đã in, cắt bế, xẻ rãnh có thể đi vào phần dán thùng carton một cách trơn tru. Máy đóng kiện được kết nối với bộ phận dán thùng carton. Khi bìa cứng hoàn tất việc dán, gấp và chỉnh sửa, các pallet sẽ được vận chuyển đến máy đóng kiện. Máy đóng kiện có cảm biến quang điện và truyền tín hiệu về PLC. PLC điều khiển hoạt động của từng bộ phận của máy đóng kiện.
Lựa chọn bộ phận máy:
1. Cấp keo tự động, keo tuần hoàn, không bao giờ bị gãy keo, không cần thêm keo thủ công, tiết kiệm thời gian và công sức. Thích hợp cho tất cả các loại keo.
2. Bánh xe phủ keo bằng thép không gỉ, chống ăn mòn, chống mài mòn, phủ keo đều, tiết kiệm keo, lượng keo sử dụng khoảng 1/3 lượng phủ keo thủ công.
3. Bộ phận gấp được trang bị bộ bánh xe ép đa chiều có thể điều chỉnh giúp việc gấp thùng carton mượt mà hơn và việc dán đẹp và chính xác hơn.
4. Phần đếm điều chỉnh việc xếp chồng thùng carton, việc xếp chồng và xuất ra an toàn, ổn định, chính xác và không có lỗi. Nó được điều khiển bằng kỹ thuật số và dễ vận hành. Nó có thể được nhập mà không cần dừng máy.
Mtham số achine
Tốc độ tối đa:320 mét/phút
Số gói phát hành tối đa:20 gói
Kích thước bìa cứng tối đa:700mm * 500mm
Kích thước bìa cứng tối thiểu:195mm*105mm
Chiều rộng tối đa của bìa cứng (bao gồm cả bìa xoay):1100mm
Chiều rộng tối thiểu của bìa cứng (bao gồm cả bìa xích đu):240mm
Chiều cao xếp chồng tối đa:350mm
Chiều cao xếp tối thiểu:80mm
Số lượng tối đa mỗi gói:50 chiếc
Số lượng tối thiểu mỗi gói:10 chiếc
Thắt lưng:Siglin (Liên doanh Trung Quốc-Đức)
| Người mẫu | 2400Người mẫu | 2600Người mẫu | 2800Người mẫu | 2000Người mẫu |
| Kích cỡMỘT (mm) | 80-660 | 80–660 | 80-660 | 80-660 |
| Kích cỡB(mm) | 470-2400 | 600–2600 | 600-2800 | 600-2000 |
| Kích cỡC(mm) | 130-660 | 165–660 | 165-660 | 135-660 |
| Kích cỡĐ(mm) | 170-1050 | 240–1200 | 240-1200 | 200-1000 |
| Diện tích lắp đặt (mm) | 10-3m | 10,5-3,5m | 10,5-3,7m | 10-3,5m |
| Quyền lực(KW) | 8kw | 8kw | 8kw | 8kw |
| Tổng trọng lượng(T) | 5T | 5,5T | 5,5T | 5,5T |
Máy này có thể xử lý các tông sóng ba lớp và năm lớp 2-8 mm
Sơ đồ bảo trì và bôi trơn
Đối với các khu vực được đánh dấu trong hình, hãy chú ý đến việc tiếp nhiên liệu và bảo dưỡng thường xuyên “nửa tháng một lần” để đảm bảo máy hoạt động bình thường và tuổi thọ của máy được lâu hơn.
Sơ đồ móng
