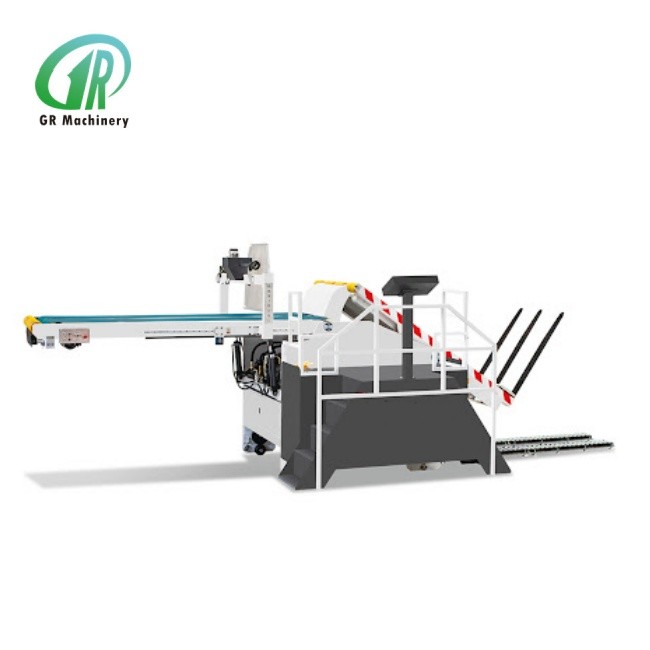

Mô hình sản xuất 1228 Máy điều khiển máy tính màn hình cảm ứng

Máy cấp liệu hoàn toàn tự động Model 1228

Thông số kỹ thuật cơ khí:

1. Kích thước nạp giấy tối đa: 1200ⅹ2800mm

2. Kích thước nạp giấy tối thiểu: 260ⅹ755mm

3. Chiều cao nạp giấy tối đa: 2000mm

4. Trọng lượng giấy tối đa: 1200kg

5. Tốc độ nạp giấy tối đa:

(Bìa dày dày dưới 4mm ≥ 420 tờ/phút)

(Bìa dày dày dưới 8mm ≥ 300 tờ/phút)

6. Yêu cầu về tốc độ tối đa:

Một. Chiều cao nạp giấy >1600mm trở lên.

b. Số lượng chồng giấy trên mỗi bảng phải ở trong một chồng giấy duy nhất.

c. Yêu cầu uốn bìa cứng: 5% theo hướng chiều rộng giấy (1000mm cho phép uốn trong phạm vi 50mm).

d. Bề mặt in của bìa cứng phải cùng một mặt.

đ. Ít nhất một tờ giấy phải được giữ sẵn trên đường dẫn điện ở đầu phía trước của nĩa của khay nạp giấy.

7. Phuộc chuyển số dẫn động thủy lực lùi

8. Truyền động thủy lực nâng băng tải ngang

9. Phương pháp nạp giấy: xếp chồng đơn

10. Phương pháp nạp giấy: hậu cần bánh xích điện (cố định trên mặt đất)

11. Chức năng sắp xếp đơn hàng và bộ nhớ đơn hàng chỉ bằng một cú nhấp chuột.

12. Chức năng chờ thủy lực (chế độ chờ tự động vượt quá thời gian đã đặt)

13. Điều chỉnh giao diện người-máy của các thông số liên quan.

14. Hiển thị văn bản bất thường có thể được loại bỏ dễ dàng và nhanh chóng.

15. Bình xăng chống sốc.

Hướng dẫn cấu hình chính:

1. Băng chuyền đưa các tông đã đổ đến khu vực nạp giấy xếp chồng lên nhau. Sau khi đi qua khu vực nạp giấy xếp chồng lên nhau, bìa cứng sẽ tự động được sắp xếp theo hình vảy cá và được đưa đến khu vực nạp giấy của máy dán và đóng đinh đa năng thông qua băng chuyền vận chuyển ngang.

2. Có các thiết bị căn chỉnh tự động ở cả hai bên của bộ phận vận chuyển xếp chồng và thiết bị căn chỉnh có thể được điều chỉnh bằng điện (hành trình căn chỉnh 100mm).

3. Đầu trước của băng tải ngang được trang bị thiết bị taro giấy dọc tự động, giúp điều chỉnh tốc độ ra giấy theo tốc độ của xe.

4. Toàn bộ máy có thể được di chuyển theo chiều dọc.

5. Việc vận chuyển băng tải ngang được điều khiển tự động bằng quang điện.

6. Hậu cần của bánh xích điện hỗ trợ toàn bộ máy sẽ do nhà máy thiết bị cung cấp.

7. Điều khiển máy tính màn hình cảm ứng.

Điểm kỹ thuật:

1. Giao diện điều khiển và thông minh:

Một. Kiểm soát kỹ thuật số chuyển động kích thước của đơn hàng thay thế để đảm bảo độ chính xác điều chỉnh.

b. Máy này có thể được kết nối với hệ thống quản lý sản xuất để lắp ghép thông minh và điều chỉnh đơn hàng tự động.

2. Được trang bị bộ phận truyền tải ngang:

Một. Khung băng tải ngang có chức năng thu gọn và được điều chỉnh tự động bằng điều khiển servo.

3. Được trang bị cơ cấu nâng sàn:

Một. Bệ này có chức năng xoay lên xuống để tránh bìa cứng bị kẹt do có khe hở lớn trong lần nạp giấy đầu tiên sau khi điều chỉnh đơn hàng.

b. Việc theo dõi thiết bị xích đu được điều khiển tự động bằng radio và tivi.

4. Phuộc chuyển số là loại phuộc răng:

Một. Nhà máy hỗ trợ độc lập hậu cần bánh xích điện (cố định trên mặt đất)

5. Gantry tích hợp thiết bị căn chỉnh di động:

Một. Máy được trang bị thiết bị vách ngăn phía trước để kéo các bìa các tông xếp chồng lên nhau thành con cá

hình dạng tỷ lệ để tạo điều kiện thuận lợi cho việc đưa bìa cứng liên tục vào phần nạp giấy.

b. Thiết bị chặn trước là loại giàn di chuyển tiến lùi, có kết cấu hợp lý, nhỏ gọn, điều chỉnh dễ dàng.

c. Chức năng chụp hai mặt được thêm vào ở cả hai mặt của vách ngăn phía trước để ghép các bìa cứng xếp chồng lên nhau trong phần lưu trữ giấy lại với nhau. Dưới tác động của vách ngăn phía trước, bìa cứng được thêm vào theo chiều ngang sẽ trở thành vảy cá và được vận chuyển gọn gàng đến khu vực nạp giấy.

6. Nâng càng nâng: Việc nâng và hạ càng nâng được điều khiển bởi động cơ servo độc lập

Danh sách gia công chính của máy:

1. Hệ thống thủy lực:

Một. Thương hiệu bình xăng --- FQS

b. Công suất thủy lực --- 11HP

c. Phương pháp làm mát bằng áp suất dầu --- làm mát bằng không khí

d. Thương hiệu van điện từ thủy lực --- Yuken (YUKEN, Nhật Bản)

đ. Thương hiệu xi lanh --- FQS

f. Dung tích bình xăng --- 200L

2. Hệ thống điều khiển điện tử:

Một. Thương hiệu PLC --- Panasonic

b. Giao diện vận hành --- giao diện người-máy (chế độ cảm ứng)

c. Văn bản chỉ báo điểm lỗi

d. Thương hiệu linh kiện điều khiển --- Schneider

3.Phụ kiện:

a. Đường ray dẫn hướng tuyến tính --- bạc

b. Động cơ giảm tốc --- Shengbang

c. Bộ chuyển đổi tần số --- Delta

d.Bộ phận gốc bằng khí nén ---Airtac

đ. Công tắc tiệm cận, công tắc quang điện ---Omron/Autonics

f.Động cơ servo ---Yaskawa, Nhật Bản
