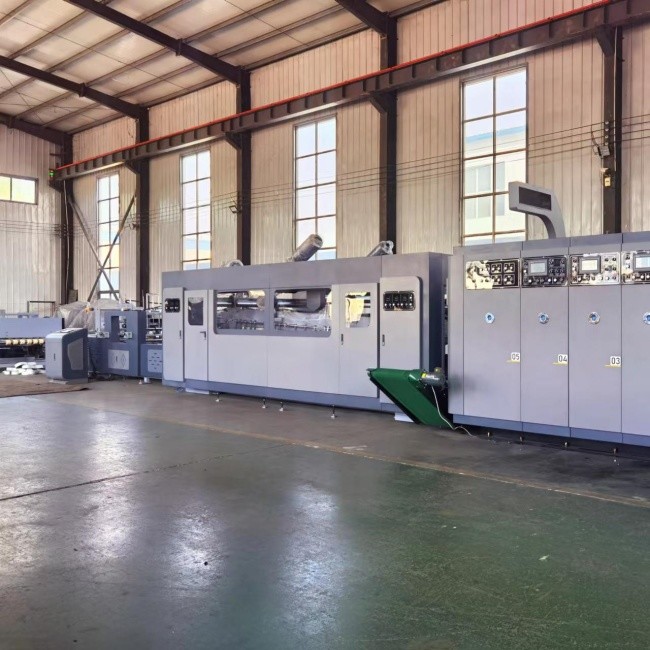

FFG Flexo in ấn gấp Gluer Case Making Machine Hệ thống điều khiển CNC

Dây chuyền sản xuất thùng carton gấp Flexo

Tốc độ chạy tối đa: 350m/phút

Tốc độ đóng gói tối đa: 20 gói/phút

Mục đích và tính năng:

• Hệ thống điều khiển CNC, hiển thị lỗi, điều khiển sản xuất, bảo trì từ xa.
• Hệ thống phát hiện và định vị tự động, hệ thống dẫn động nạp bản nhanh, thay bản nhanh.
• Hộp chứa bụi mở rộng, thiết bị chống tĩnh điện, thu gom bụi trung tâm, bảo vệ áp suất, loại bỏ bụi hiệu quả.
• Sử dụng bánh răng mặt đất chính xác bằng thép hợp kim để truyền và dẫn động bánh xe hút để đảm bảo độ chính xác và tuổi thọ.
• Ghế đôi "tạo hình, xẻ rãnh" với hệ thống bánh xe dẫn hướng và điều chỉnh chính xác, dây chống cháy nổ, hiệu ứng gấp và tạo hình tuyệt vời.
• Hệ thống thu gom và tái chế giấy tốc độ cao "lên xuống", bảo vệ chống mài mòn bề mặt, hiệu quả sản xuất cao.
• Linh kiện điện, vòng bi truyền động… sử dụng thương hiệu quốc tế, được chứng nhận CE Châu Âu.

Đếm đơn vị đầu ra:

• Hệ thống thu gom "lên xuống" giúp bảo vệ hiệu quả chống mài mòn bề mặt, khả năng thích ứng sản xuất cao.
• Hiệu chỉnh hộp tần số cao, thả giấy có quạt hỗ trợ, làm phẳng bằng khí nén, truyền tuần hoàn.
• Hệ thống thu gom tái chế xếp chồng đếm tốc độ cao điều khiển truyền động đa servo, đảm bảo năng suất cao.
• Đầu ra băng tải cho bộ phận đếm, hỗ trợ con lăn ép giấy, khe hở giấy điều chỉnh bằng điện.
• Điều chỉnh điện chuyển động ngang cho đơn vị đầu ra đếm.

Đơn vị gấp:

• Cánh tay cầu hộp gấp có độ bền cao mở rộng để đảm bảo độ chính xác khi gấp và độ ổn định tốc độ cao.
• Sử dụng hệ thống chuyển động ngang đồng bộ dẫn hướng tuyến tính, với cầu đỡ có độ bền cao ở giữa để di chuyển êm ái.
• Hệ thống con lăn dẫn hướng đàn hồi với khoảng hở có thể điều chỉnh, bảo vệ chống hư hỏng do nén, giải quyết hiệu quả vấn đề kẹt giấy.
• Hệ thống bánh xe dẫn hướng định hình dạng gập, có thanh dẫn hướng hỗ trợ, hiệu quả gấp tốt với khả năng vận chuyển kẹp đai trên và dưới.
• Truyền đai hút phía sau, động cơ điều khiển độc lập ở cả hai bên để điều chỉnh độ lệch một cách hiệu quả.

Đơn vị chuyển nhượng:

• Điều khiển liên kết CNC, điều chỉnh thuận tiện và nhanh chóng.
• Thiết bị con lăn áp lực dẫn hướng đàn hồi, truyền động kẹp đai trên và dưới.
• Nhiều thiết bị loại bỏ mảnh vụn: dao hơi, bàn chải, bàn chải con lăn điện, hiệu quả loại bỏ mảnh vụn tuyệt vời.
• Hệ thống keo có thể điều chỉnh nhiệt độ không đổi, duy trì nhiệt độ keo ổn định để có đặc tính liên kết tối ưu.
• Hệ thống bánh xe keo lỗ lưới lớn, keo dán ổn định, lượng keo được kiểm soát, vị trí điều chỉnh bằng điện.

Các tính năng của thiết bị:

• Giới thiệu
• 1. Tất cả các băng tải giấy có thể được di chuyển độc lập. Băng tải giấy được trang bị bánh xe ép giấy, quạt và bàn chải để làm sạch giấy thải ở mức độ lớn nhất. Thiết bị dẫn hướng bánh xe, hộp số kẹp đai trên và dưới. Đi bộ trái phải bằng điện, dễ dàng điều chỉnh kích thước
• 2. Bánh xe dán: Được làm bằng thép không gỉ, bền hơn và chống ăn mòn. Phễu keo được trang bị các thanh dẫn hướng tuyến tính, giúp việc điều chỉnh vị trí thuận tiện và chính xác hơn.
• 3. Phần gấp: Chức năng chính là gấp thùng carton xuống, đồng thời dùng tấm hiệu chỉnh để hiệu chỉnh đường áp suất lần thứ 2 để gấp thùng carton thành hộp tiêu chuẩn.
• 4. Để làm sạch khuôn, nếu phần cạo và phần gấp chưa được làm sạch thì các mảnh giấy vụn sẽ được làm sạch lại.

• 5. Vỗ các phần lại với nhau: Vỗ các điểm lại với nhau và đẩy chúng ra ngoài bằng một con số chính xác thông qua việc đếm ánh sáng, đếm và hiệu chỉnh.
• 6. Phần giấy ra: Sau khi đẩy ra, ngăn chứa giấy phía trên ấn nhẹ để giấy ra.

Cấu hình cơ khí bộ phận đóng gói:

(1), hộp giảm tốc Taizhou Haoli

(2), xi lanh AirTAC, van điện từ

(3), Trục truyền động điện Duffy Quảng Đông

(4), Mang Cáp Nhĩ Tân

Cấu hình điện:

(1), PLC Panasonic

(2), công tắc tơ Siemen

(3), nút Schneider

(4), nguồn điện chuyển mạch: Đài Loan CÓ NGHĨA LÀ TỐT

(5), Công tắc quang điện Beifuning

(6), Rơle Omron

(7) Giao diện người-máy Kunlun Tongtai

• 8. Bảng điều khiển; thông qua điều khiển PLC và có các chức năng như zeroing và bộ nhớ. (Có thể lựa chọn PLC kết hợp với điều khiển màn hình cảm ứng)
• 9. Bảng điều khiển cho từng thao tác của máy điều khiển chuyển động trái phải, sự lên xuống của trục cuốn giấy, v.v.

Lựa chọn bộ phận máy:

1. Cấp keo tự động, keo tuần hoàn, không bao giờ bị gãy keo, không cần thêm keo thủ công, tiết kiệm thời gian và công sức. Thích hợp cho tất cả các loại keo.

2. Bánh xe phủ keo bằng thép không gỉ, chống ăn mòn, chống mài mòn, phủ keo đều, tiết kiệm keo, lượng keo sử dụng khoảng 1/3 lượng phủ keo thủ công.

3. Bộ phận gấp được trang bị bộ bánh xe ép đa chiều có thể điều chỉnh giúp việc gấp thùng carton mượt mà hơn và việc dán đẹp và chính xác hơn.

4. Phần đếm điều chỉnh việc xếp chồng thùng carton, việc xếp chồng và xuất ra an toàn, ổn định, chính xác và không có lỗi. Nó được điều khiển bằng kỹ thuật số và dễ vận hành. Nó có thể được nhập mà không cần dừng máy.

Mtham số achine

Tốc độ tối đa:320 mét/phút

Số gói phát hành tối đa:20 gói

Kích thước bìa cứng tối đa:700mm * 500mm

Kích thước bìa cứng tối thiểu:195mm*105mm

Chiều rộng tối đa của bìa cứng (bao gồm cả bìa xoay):1100mm

Chiều rộng tối thiểu của bìa cứng (bao gồm cả bìa xích đu):240mm

Chiều cao xếp chồng tối đa:350mm

Chiều cao xếp tối thiểu:80mm

Số lượng tối đa mỗi gói:50 chiếc

Số lượng tối thiểu mỗi gói:10 chiếc

Thắt lưng:Siglin (Liên doanh Trung Quốc-Đức)

Đối với các khu vực được đánh dấu trong hình, hãy chú ý đến việc tiếp nhiên liệu và bảo dưỡng thường xuyên “nửa tháng một lần” để đảm bảo máy hoạt động bình thường và tuổi thọ của máy được lâu hơn.

Sơ đồ móng

Tệp đính kèm

Vận hành an toàn:

1. Trước khi làm việc phải mặc quần áo lao động, mang giày lao động, cài cúc, cổ tay áo, không để trong túi những đồ dễ rơi.

2. Sau khi đội đến nơi làm việc, hãy kiểm tra để đảm bảo không có người hoặc mảnh vụn nào trong phạm vi hoạt động của thiết bị. Lớp vỏ bảo vệ trên thiết bị phải còn nguyên vẹn, không bị lỏng lẻo.

3. Trước khi khởi động thiết bị, chuông phải reo và phát ra âm thanh báo động. Chỉ sau khi xác nhận lại rằng không có ai ở trong phạm vi hoạt động của thiết bị thì thiết bị mới có thể khởi động được.

4. Khi thiết bị đang hoạt động, nghiêm cấm dùng tay chạm vào tất cả các bề mặt làm việc đang vận hành và không được phép bảo trì và lau chùi. Không được phép vượt qua các phần đang chạy.

5. Thuyền viên phải chấp hành nghiêm chỉnh vị trí của mình theo sự phân công lao động, không được bỏ vị trí hoặc rời vị trí khi chưa được phép. Họ phải luôn chú ý đến hoạt động của thiết bị.

6. Khi thiết bị đang hoạt động, nghiêm cấm dùng tay chạm vào tất cả các bề mặt làm việc đang vận hành và không được phép bảo trì và lau chùi. Không được phép vượt qua các phần đang chạy.

7. Thuyền viên phải chấp hành nghiêm chỉnh vị trí của mình theo sự phân công lao động, không được bỏ vị trí hoặc rời vị trí khi chưa được phép. Họ phải luôn chú ý đến hoạt động của thiết bị.

Nếu phát hiện bất thường, hãy tắt máy ngay lập tức.

8. Khi làm việc, không ai được chơi đùa với thiết bị hoặc gây ồn ào.

9. Trong quá trình làm việc, nơi làm việc phải được giữ sạch sẽ và thông thoáng. Đảm bảo không có vật lộn xộn xung quanh thiết bị. Các công cụ và bộ phận phải được đặt ở những vị trí được chỉ định.

10. Người vận hành máy này phải làm quen với chức năng và vị trí các nút chính của thiết bị. Nếu xảy ra tai nạn, bất cứ ai cũng có thể nhấn công tắc dừng khẩn cấp.
