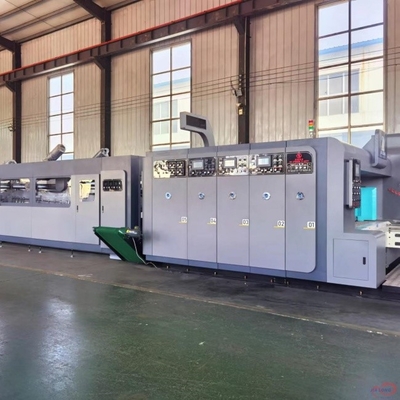

Máy sửa hộp tần số cao FFG Flexo Printing Folding Gluer Case Making Machine

Đường dây sản xuất hộp bếp Gluer gấp Flexo

Tốc độ chạy tối đa:350m/min

Tốc độ đóng gói tối đa:20 gói/phút

Mục đích và đặc điểm:

• Hệ thống điều khiển CNC, hiển thị lỗi, điều khiển sản xuất, bảo trì từ xa.
• Hệ thống phát hiện và định vị tự động, hệ thống ổ đĩa tải nhanh, thay đổi đĩa nhanh.
• Hộp bụi mở rộng, thiết bị chống tĩnh, thu bụi trung tâm, bảo vệ áp suất, loại bỏ bụi hiệu quả.
• Sử dụng các bánh răng đất chính xác bằng thép hợp kim cho truyền và ổ cỗ bánh hút để đảm bảo độ chính xác và tuổi thọ.
• Hai chỗ ngồi "tạo hình, nhọn" với hệ thống bánh xe hướng dẫn và điều chỉnh chính xác, dây chống nổ, gấp và hình thành hiệu ứng tuyệt vời.
• Hệ thống thu thập giấy xếp chồng và tái chế tốc độ cao, bảo vệ chống mài mòn bề mặt, hiệu quả sản xuất cao.
• Các thành phần điện, vòng bi truyền tải, vv, sử dụng các thương hiệu quốc tế, được chứng nhận bởi CE châu Âu.

Đơn vị đếm đầu ra:

• Hệ thống thu thập "lên và xuống" để bảo vệ hiệu quả chống lại sơn bề mặt, khả năng thích nghi sản xuất cao.
• Điều chỉnh hộp tần số cao, quăng giấy được hỗ trợ bởi quạt, phẳng khí, truyền động.
• Hệ thống thu gom tái chế xếp chồng lên với tốc độ cao, đảm bảo năng suất cao.
• Khả năng dẫn dây chuyền vận chuyển cho đơn vị đếm, hỗ trợ cuộn giấy ép, khoảng trống giấy điều chỉnh bằng điện.
• Chuyển động ngang điều chỉnh điện cho đơn vị đầu ra đếm.

Đơn vị gấp:

• Cánh tay cầu hộp gấp có độ bền cao được mở rộng để đảm bảo độ chính xác gấp và độ ổn định ở tốc độ cao.
• Sử dụng hệ thống chuyển động bên đồng bộ hướng dẫn tuyến tính, với một hỗ trợ cầu mạnh ở giữa để di chuyển trơn tru.
• Hệ thống cuộn hướng dẫn đàn hồi với độ trống điều chỉnh, bảo vệ chống lại tổn thương nén, giải quyết hiệu quả các vấn đề kẹt giấy.
• Hệ thống bánh lái hình dạng gấp, với thanh hướng dẫn để hỗ trợ, hiệu ứng gấp tốt với hệ thống vận chuyển dây đai chặt trên và dưới.
• Chuỗi truyền dây hút phía sau, động cơ được điều khiển độc lập ở cả hai bên để điều chỉnh độ lệch hiệu quả.

Đơn vị chuyển nhượng:

• Điều khiển liên kết CNC, điều chỉnh thuận tiện và nhanh chóng.
• Thiết bị cuộn áp suất dẫn đường đàn hồi, truyền dây đai kẹp trên và dưới.
• Nhiều thiết bị loại bỏ mảnh vỡ: dao không khí, bàn chải, bàn chải cuộn điện, hiệu quả loại bỏ mảnh vỡ tuyệt vời.
• Hệ thống dán có thể điều chỉnh nhiệt độ liên tục, duy trì nhiệt độ keo nhất quán cho các đặc tính kết dính tối ưu.
• Hệ thống bánh keo lớn, keo ổn định, số lượng keo được kiểm soát, vị trí điều chỉnh bằng điện.

Đặc điểm của thiết bị:

• Lời giới thiệu
• 1. Tất cả các dây chuyền vận chuyển giấy có thể được di chuyển độc lập. Các dây chuyền vận chuyển giấy được trang bị bánh bàn ép giấy, quạt và bàn chải để làm sạch giấy thải ở mức độ lớn nhất.Thiết bị bánh lái, trên và dưới dây chuyền kẹp truyền điện đi trái và phải, dễ dàng để điều chỉnh kích thước
• 2. bánh xe dán: Được làm bằng thép không gỉ, bền hơn và chống ăn mòn.
• 3Phần gấp: Chức năng chính là gấp hộp xuống, và sử dụng tấm điều chỉnh để điều chỉnh đường áp lực lần thứ hai để gấp hộp thành một hộp tiêu chuẩn.
• 4Đối với việc làm sạch khuôn, nếu phần cạo và phần gấp chưa được làm sạch, các mảnh giấy thải sẽ được làm sạch một lần nữa.

• 5. Đánh các phần với nhau: Đánh các điểm với nhau, và đẩy chúng ra với một số chính xác thông qua đếm ánh sáng, đếm, và sửa chữa.
• 6. Phần đầu ra: Sau khi đẩy ra, người giữ giấy trên nhấn trơn tru để đầu ra.

Cấu hình cơ khí của bộ phận đóng gói:

(1) Taizhou Haoli giảm

(2), xi lanh AirTAC, van điện tử

(3), Guangdong Duffy cỗ máy truyền động lực

(4), Đường dẫn Harbin

Cấu hình điện:

(1) Panasonic PLC

(2) Máy tiếp xúc Siemens

(3) Nút Schneider

(4), nguồn điện chuyển đổi: Taiwan MEAN WELL

(5), Chuyển đổi quang điện Beifuning

(6), Relay Omron

(7) Giao diện con người-máy Kunlun Tongtai

• 8. Bảng điều khiển; áp dụng điều khiển PLC và có các chức năng như lập bằng và bộ nhớ. (PLC kết hợp với điều khiển màn hình cảm ứng có thể được chọn)
• 9Bảng điều khiển cho mỗi hành động của máy điều khiển chuyển động trái và phải, tăng và giảm của tấm giấy, vv

Mtham số achine

Tốc độ tối đa:320 mét/phút

Số lượng bưu kiện được đưa ra tối đa:20 gói

Kích thước bìa bìa tối đa:700mm*500mm

Kích thước bìa giấy tối thiểu:195mm*105mm

Chiều rộng tối đa của bìa bìa:1100mm

Độ rộng tối thiểu của bìa bìa:240mm

Chiều cao xếp chồng tối đa:350mm

Chiều cao xếp chồng tối thiểu:80mm

Số lượng tối đa cho mỗi gói:50 miếng

Số lượng tối thiểu cho mỗi gói:10 bộ

Thắt lưng:Siglin (công ty liên doanh Trung Quốc-Đức)
