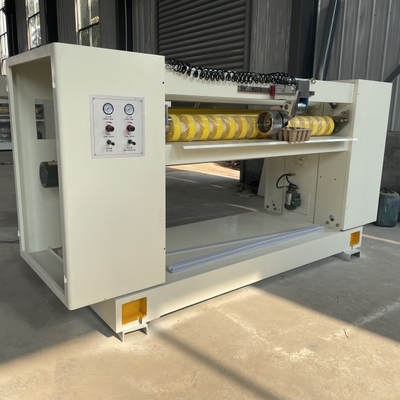

NC-100 NC cắt dao xoắn ốc
Máy cắt chéo giấy lợp, còn được gọi là máy cắt chéo, thuộc loại máy chế biến bìa.Máy cắt chéo giấy lợp là thiết bị được sử dụng để cắt bìa giấy thành các sản phẩm hoàn thiệnHiệu suất kỹ thuật của nó và điều chỉnh thiết bị trực tiếp ảnh hưởng đến độ chính xác của kích thước cắt cuối cùng, cho dù các nếp nhăn vỡ,và sự mịn màng và ngoại hình của các cạnh cắt của tấm cardboard hoàn thiện.
Máy cắt chéo giấy lốp là một trong những máy độc lập thiết yếu trong dây chuyền sản xuất bìa lốp.Có hai loại máy cắt ngang dựa trên phương pháp điều khiển truyền tải: máy cắt ngang cơ học và máy cắt ngang được điều khiển bằng máy tính Máy cắt ngang được điều khiển bằng máy tính được điều khiển thông qua máy tính điều khiển công nghiệp.Họ cắt bìa bằng cách điều khiển vòng xoay của trục dao dựa trên chiều dài được đặt trướcKết hợp với truyền tải cơ học chính xác, các máy này có thể giữ lỗi cắt trong phạm vi ± 1mm.Máy cắt ngang bằng máy tính bao gồm máy cắt ngang bằng dao xoắn ốc và máy cắt ngang bằng dao thẳngMáy cắt ngang dao xoắn ốc thích hợp hơn cho việc cắt nhanh bông dày, cung cấp cắt trơn tru và tuổi thọ của lưỡi dao.
Đặc điểm cấu trúc:
Các thông số đường kính cuộn:
Lưu ý: Sau khi tất cả đã được nghiền cuộn, cứng chrome bọc tại (trừ dưới trục dao) xử lý
Động cơ điện và các thông số điện:
Chủ yếu mua các bộ phận, nguyên liệu thô và nguồn gốc:
| Tên của các bộ phận chính | Thương hiệu hoặc nơi xuất xứ | Vật liệu và loại |
| Động cơ hỗ trợ biến đổi toàn bộ | Shanghai futian | 18.5KW |
| Động cơ tần số cấp | Hebei Hengshui Yongshun | |
| vòng bi | HRB,ZWZ,LYC | Trên và dưới vòng bi cuộn dao từ Nhật Bản NSK |
| thắt lưng | Đức OPTIBELT | |
| Lên tay áo. | Xianyang Chaoyue | |
| Gói dây an toàn | Zhejiang wuhuan | |
| Máy tiếp xúc và rơle, rơle giữa | Pháp Schneider | |
| Chuyển đổi độ gần | Nhật Bản OMRON | |
| Hệ thống điều khiển servo flying shear | America Emerso | |
| Bảng điều khiển chuyển động | Đức MKS-CT150 | |
| Bộ mã hóa xoay | Wuxi ruipu | |
| Động cơ cho ăn | Đồng bằng Đài Loan | |
| Giao diện máy tính con người | Taiwan WEINVIEW hoặc MCGS | |
| Chiếc thiết bị nắng | Trung Quốc Shenzhen | |
| Các thành phần khí nén | Zhejiang SonorCSM | |
| Chuyển đổi tần số | Siemen |
Đặc điểm sản phẩm:
Sử dụng động cơ và hệ thống điều khiển servo nhập khẩu.
Hệ thống ổ đĩa kép đảm bảo sự ổn định ở tốc độ cao, đảm bảo độ chính xác trong việc cắt bìa.
Sử dụng phanh tái tạo với lưu trữ năng lượng tụ công suất cao để tiết kiệm năng lượng hiệu quả và tăng hiệu quả sản xuất.
Bộ sạc giấy di động tạo điều kiện điều chỉnh và bảo trì lưỡi, cho phép cắt hai lớp ở tốc độ lên đến 300m / phút.
Chi tiết máy ảnh
Hoạt động
操作
1 bật 启动
2 E-STOP 急停
3 Tắt máy
4 Hướng tay/Tự động 动/自动
5 Điều chỉnh tốc độ
Thay đổi ngôn ngữ hoạt động: Tiếng Anh hoặc Trung Quốc
Bật nguồn cung cấp năng lượng chính
Nhấp vào nút "Turn on"
Trong chế độ tự động, máy cần phải được kết nối với một máy quay hai, và máy sẽ tự động điều khiển tốc độ chạy.
Trong chế độ thủ công, tốc độ hoạt động được điều chỉnh bằng tay thông qua điện áp. (Tốc độ hoạt động nên cao hơn một chút so với tốc độ dây chuyền sản xuất)
Nhấp vào điều khiển cắt NC
Thiết lập độ dài xử lý và số lượng xử lý.
Nhấp vào nút bắt đầu cắt CNC, tăng tốc, Máy sẽ bắt đầu hoạt động.
Thiết lập mới? Độ dài xử lý? Và? Số lượng xử lý?
