NC-100 dao cắt xoắn ốc NC
Máy cắt ngang giấy gợn sóng hay còn gọi là máy cắt ngang thuộc danh mục máy móc gia công thùng carton. Trong dây chuyền sản xuất bìa carton sóng, máy cắt ngang giấy gợn sóng là thiết bị dùng để cắt bìa carton thành thành phẩm. Hiệu suất kỹ thuật và sự điều chỉnh thiết bị của nó ảnh hưởng trực tiếp đến độ chính xác của kích thước cắt cuối cùng, liệu các nếp nhăn có bị đứt hay không cũng như độ mịn và hình thức của các cạnh cắt của bìa cứng thành phẩm.
Máy cắt ngang giấy gợn sóng là một trong những máy độc lập thiết yếu trong dây chuyền sản xuất bìa cứng sóng. Có hai loại máy cắt ngang dựa trên phương pháp điều khiển truyền động: máy cắt ngang cơ khí và máy cắt ngang điều khiển bằng máy tính. Máy cắt ngang điều khiển bằng máy tính được vận hành thông qua máy tính điều khiển công nghiệp. Họ cắt bìa cứng bằng cách điều khiển chuyển động quay của trục dao dựa trên chiều dài định sẵn. Kết hợp với bộ truyền động cơ học chính xác, những máy này có thể duy trì sai số cắt trong phạm vi ±1mm. Máy cắt ngang điều khiển bằng máy tính bao gồm máy cắt ngang dao xoắn ốc và máy cắt ngang dao thẳng. Máy cắt ngang bằng dao xoắn ốc phù hợp hơn để cắt các tông dày tốc độ cao, mang lại đường cắt mịn và tuổi thọ lưỡi dài hơn.
Tính năng chức năng:
Thông số đường kính con lăn:
| Tên các bộ phận chính | Thương hiệu hoặc nơi xuất xứ | Chất liệu và loại |
| Động cơ servo AC đầy đủ | Phúc Điền Thượng Hải | 18,5KW |
| Động cơ tần số cho ăn | Hà Bắc hành thủy yongshun | |
| mang | HRB,ZWZ,LYC | Vòng bi lăn dao lên xuống từ NSK Nhật Bản |
| thắt lưng | Optibelt Đức | |
| Lên tay áo | Hàm Dương Triều Nguyệt | |
| Vòng bi dây an toàn | Chiết Giang Ô Hoàn | |
| Công tắc tơ và rơle, rơle trung gian | Pháp Schneider | |
| Công tắc lân cận | OMRON Nhật Bản | |
| Hệ thống điều khiển servo cắt bay | Mỹ Emerso | |
| Bảng điều khiển chuyển động | Đức MKS-CT150 | |
| Bộ mã hóa quay | Vô Tích Thụy Phổ | |
| Ổ đĩa cho ăn | đồng bằng Đài Loan | |
| Giao diện người máy | Đài Loan WEINVIEW hoặc MCGS | |
| bánh răng mặt trời | Trung Quốc Thâm Quyến | |
| Linh kiện khí nén | Chiết Giang sonorCSM | |
| Bộ chuyển đổi tần số | Xiêm Riệp |

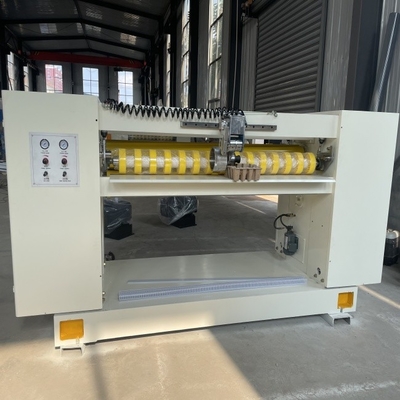

Hình ảnh chi tiết máy
